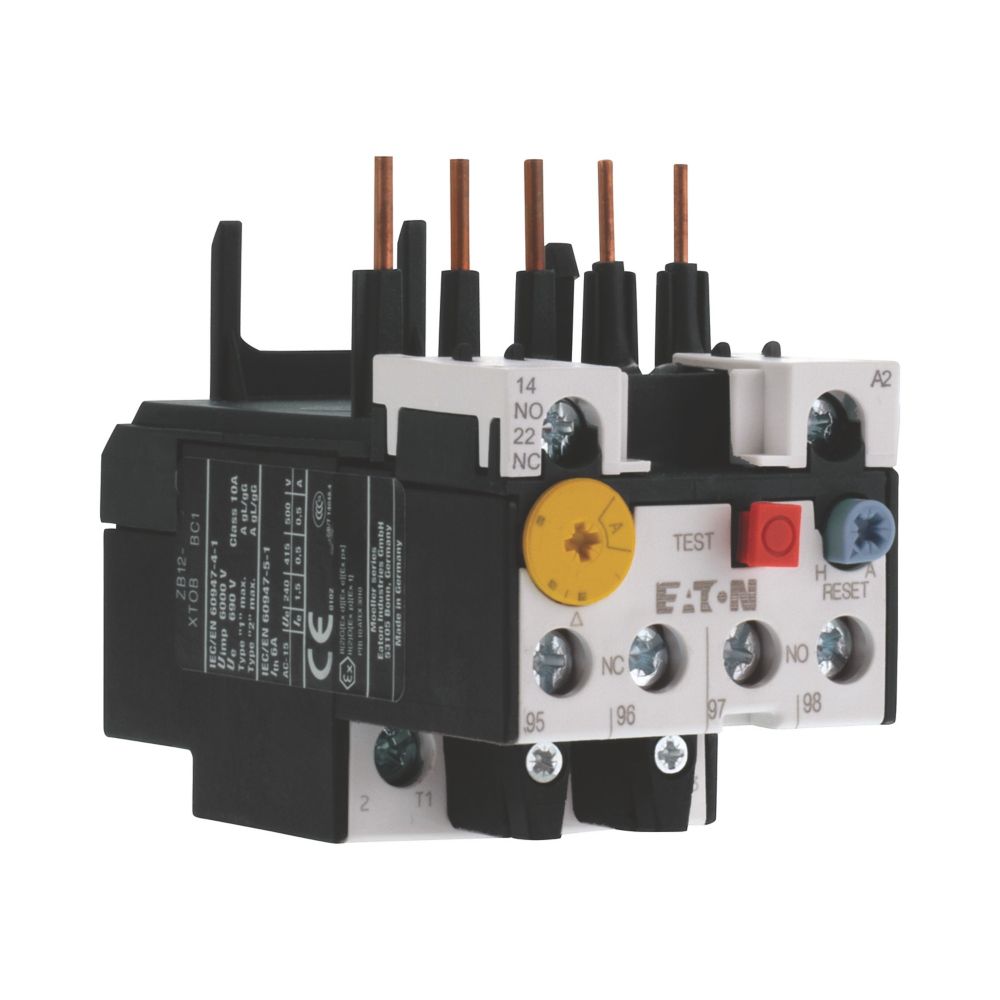

ZE-4 Silnikowy przekaźnik przeciążeniowy,1Z1R

Kompaktowe, ale zaawansowane urządzenie zabezpieczające silniki i obwody elektryczne przed przeciążeniem. Zakres nastawy prądu 2,4 … 4 A pozwala precyzyjnie dopasować ochronę do niewielkich lub średnich silników. Wyposażony w funkcje montażu bezpośredniego, przycisk testu/wyłączenia („Test/Off”) oraz ręczny/automatyczny reset gwarantuje wygodę obsługi i wysoką niezawodność. Idealny wybór tam, gdzie wymagana jest skuteczna ochrona silnika bez konieczności stosowania większych rozwiązań – np. w automatyce budynkowej, mniejszych maszynach lub dedykowanych instalacjach.

Dane techniczne:

Typ: przekaźnik przeciążeniowy silnikowy (termiczny)
Producent: Eaton
Zakres nastawy prądu: 2,4-4,0 A (dla zabezpieczenia silników w tym zakresie mocy)
Rodzaj zabezpieczenia: termiczne zabezpieczenie silników trójfazowych przed przeciążeniem i blokadą wirnika
Montaż: bezpośrednio na wyłączniku silnikowym lub styczniku Eaton
Bieguny: 3 (przekaźnik trójfazowy)
Napięcie znamionowe pracy: do 690 V AC
Częstotliwość: 50–60 Hz
Klasa wyzwalania: 10A (standardowa dla zabezpieczeń silnikowych)
Wyzwalacz: bimetalowy, z kompensacją temperaturową
Styki pomocnicze: 1 styk pomocniczy rozwierny + 1 styk pomocniczy zwierny (1 NO + 1 NC).
Temperatura pracy: –20 °C … +60 °C
Stopień ochrony: IP20 (wyższy po montażu w rozdzielnicy)
Przekrój przewodów: 1…6 mm² (linka i drut)

FAQ

Do czego służy ten przekaźnik termiczny?
Służy do monitorowania prądu w obwodzie silnikowym i przy przekroczeniu nastawionego progu (2,4-4 A) powoduje odłączenie obwodu lub wyzwala stycznik, co chroni silnik przed przeciążeniem i szkód wynikających z przegrzania.

Czy ten przekaźnik reaguje na zaniki lub asymetrię faz?
Tak — model ze specyfikacji posiada funkcję “phase-failure sensitivity” (czujność na zaniki fazy) zgodnie z normą IEC/EN 60947.
