ablica licznikowo-rozdzielcza TLR-3F A to solidne i funkcjonalne rozwiązanie przeznaczone do instalacji trójfazowych z licznikiem energii. Wyposażona w listwy N i PE oraz szybkę rewizyjną, umożliwia bezpieczny podgląd aparatury bez konieczności otwierania drzwi. Dzięki osłabieniom na moduły (od 1 do 9) oraz wspornikom na szynę TH-35 (Euroszyna), tablica pozwala na łatwy montaż i rozbudowę aparatury zabezpieczeniowej.

Szara obudowa (RAL 7035) wykonana z wytrzymałego tworzywa ABS, kompaktowe wymiary oraz estetyczne wykończenie sprawiają, że tablica świetnie sprawdzi się w domach, budynkach usługowych i obiektach przemysłowych, gdzie liczy się trwałość i wygoda montażu.

Dane techniczne:

• Typ: tablica licznikowo-rozdzielcza trójfazowa (3F), TLR-3F A
• Oznaczenie producenta: 10.1A

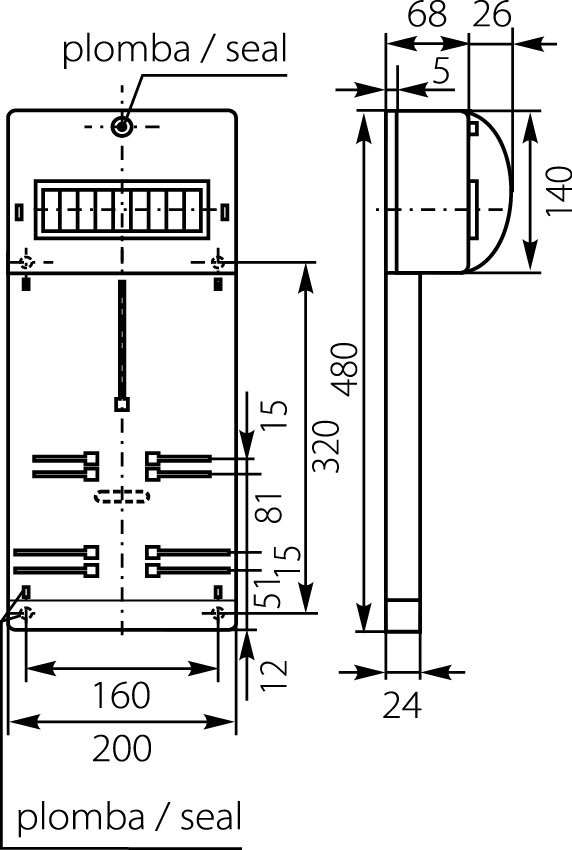

• Wymiary zewnętrzne: 480 × 200 mm (wys. × szer.)
• Głębokość nominalna: ok. 94 mm (maks. wysokość aparatury)
• Materiał obudowy: ABS, kolor szary (RAL 7035)
• Stopień ochrony: IP20
• Złącza: listwy N i PE (płaskowniki)
• Montaż aparatury: szyna TH-35 (Euroszyna)
• Liczba modułów: od 1 do 9 modułów 18 mm (osłabienia)
• Napięcie znamionowe: 230/400 V AC
• Napięcie izolacji: 500 V
• Maks. przekrój przewodów: do 10 mm²
• Temperatura pracy: do 70 °C (wersja FR do 100 °C)
• Klasa ochronności: II (podwójna izolacja)
• Waga netto: ok. 0,5 kg

FAQ

Czy tablica posiada szybkę rewizyjną?
Tak — pozwala na podgląd aparatury bez otwierania drzwi.

Czy są dostępne listwy ochronne i neutralne?
Tak, tablica jest wyposażona w listwy N i PE.

 Jaki maksymalny przekrój przewodów mogę podłączyć?
Do 10 mm².

Gdzie można ją stosować?
W instalacjach wewnętrznych, w suchych pomieszczeniach (IP20).

Jakie napięcia są dopuszczalne?
Znamionowe: 230/400 V AC, izolacji: 500 V.
