Tablica licznikowa TLR-1F 10.2 to praktyczne i estetyczne rozwiązanie montażowe, przeznaczone do instalacji elektrycznych z jednym licznikiem (jednofazowo) oraz zaciskami N i PE. Obudowa o kompaktowych wymiarach (380 × 152 mm) idealnie nadaje się do zastosowania w mieszkaniach, domach jednorodzinnych czy lokalach użytkowych, gdzie przestrzeń instalacyjna jest ograniczona.

Wyposażona w wsporniki TH-35, tablica umożliwia szybkie i stabilne zamocowanie aparatury modułowej (np. wyłączników nadprądowych, zabezpieczeń różnicowoprądowych). Konstrukcja przewiduje osłabienia dla modułów w ilości od 1 do 9, co zapewnia elastyczność w konfiguracji układu rozdziału. Tablica ma szary kolor, drzwi rewizyjne (przezroczyste lub przyciemniane) oraz standardową głębokość dla pomieszczeń montażowych. To solidny wybór dla instalatorów poszukujących kompaktowego, funkcjonalnego rozwiązania rozdzielniczego.

Dane techniczne:

• Typ: tablica licznikowa jednofazowa (1F) z zaciskami N i PE
• Model / oznaczenie: TLR-1F 10.2

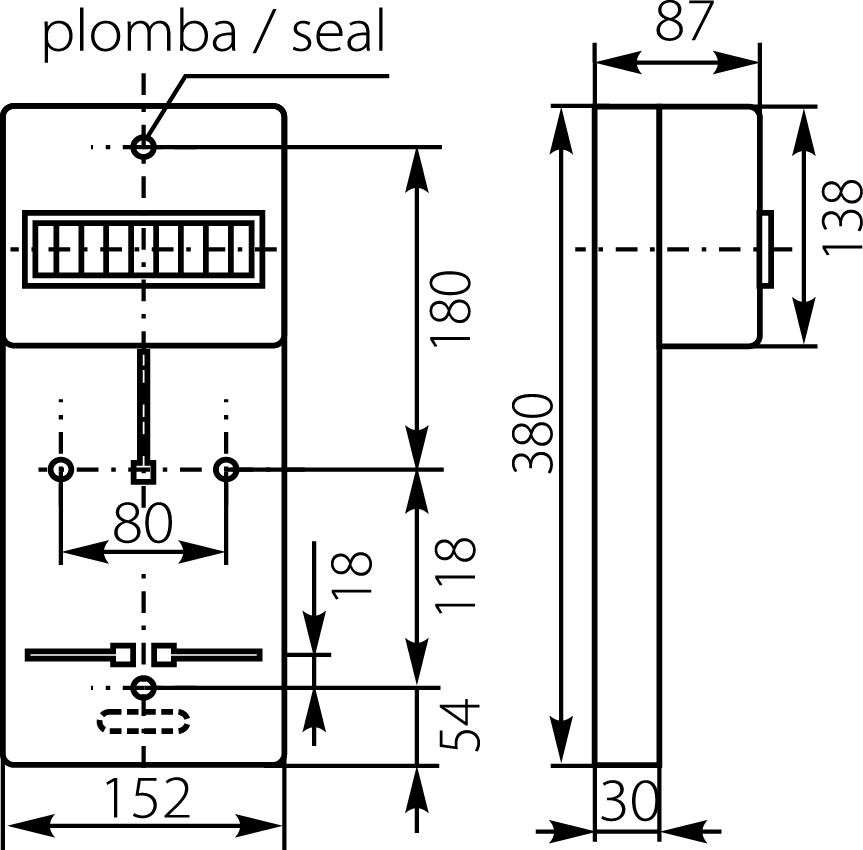

• Wymiary zewnętrzne: 380 mm (wysokość) × 152 mm (szerokość)
• Liczba modułów (miejsce na aparaturę): do 9 modułów 18 mm (osłabienia od 1 do 9 modułów)
• Wysokość urządzeń wystających: około 20 mm
• Zaciski: listwy N i PE (płaskowniki)
• Wsporniki montażowe: szyna TH-35 do montażu aparatury modułowej
• Kolor obudowy: szary
• Drzwi: dostęp rewizyjny (przezroczyste lub przyciemniane)
• Rodzaj zabezpieczenia: zatrzaskowy zamek drzwiowy
• Stopień ochrony: IP20 (wewnątrz pomieszczeń)
• Głębokość wnęki: standardowa dla instalacji elektrycznych (typowo ok. 60 mm lub zgodna z aparaturą)
• Zakres temperatur montażu / eksploatacji: typowy dla rozdzielnic – od ok. –10 °C do +40 / +50 °C

FAQ

Czy pasują standardowe aparaty modułowe?

Tak — tablica wyposażona jest w szynę TH-35, umożliwiającą montaż urządzeń zgodnych ze standardem EUROSZYNA.

Czy tablica ma zaciski neutralne i ochronne?

Tak — posiada listwy N oraz PE (płaskowniki).

Jak głęboka jest wnęka tablicy?

Dostępna głębokość pozwala na standardowe występy urządzeń ok. 20 mm ponad obudowę.

Czy drzwi tablicy są transparentne?

Drzwi mają charakter rewizyjny i mogą być przezroczyste lub przyciemniane, umożliwiając podgląd aparatury bez otwierania.
