Tablica licznikowa TLR-3F (N+PE) szara, ELEKTROPLAST

Trwałe i praktyczne rozwiązanie przeznaczone do instalacji trójfazowych z licznikiem energii. Wyposażona w szybkę rewizyjną umożliwia podgląd aparatury bez konieczności otwierania drzwi. Dzięki osłabieniom na moduły (od 1 do 9) oraz wspornikom na szynę TH-35 (Euroszyna), tablica zapewnia szybki montaż i elastyczną rozbudowę aparatury zabezpieczającej.

Obudowa z tworzywa ABS w kolorze szarym (RAL 7035) jest odporna i estetyczna, a kompaktowe wymiary sprawiają, że tablica doskonale sprawdza się w instalacjach mieszkaniowych, usługowych oraz przemysłowych, gdzie liczy się funkcjonalność i niezawodność.

Dane techniczne:

• Typ: tablica licznikowo-rozdzielcza trójfazowa (3F)
• Model: TLR-3F 10.1

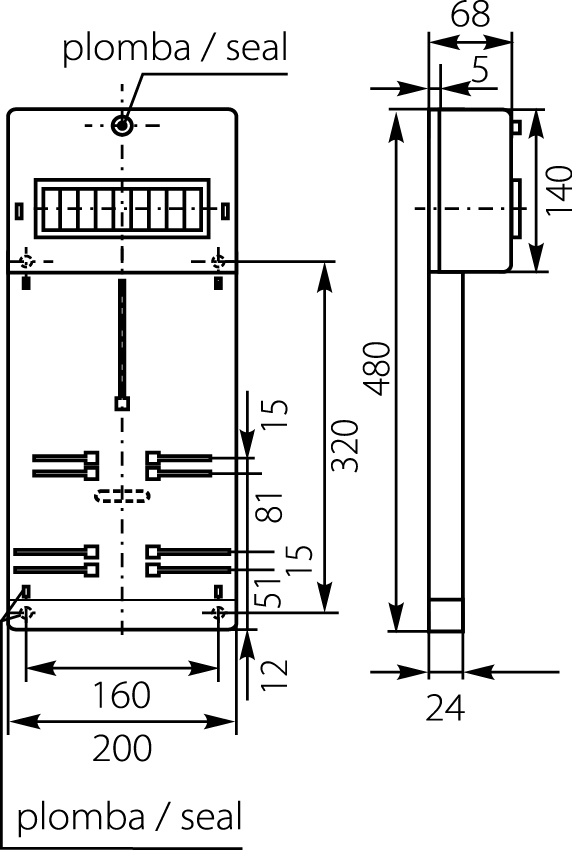

• Wymiary zewnętrzne: 480 × 200 mm (wysokość × szerokość)
• Głębokość nominalna: ok. 94 mm (maksymalna wysokość aparatury)
• Materiał obudowy: ABS, kolor szary (RAL 7035)
• Stopień ochrony: IP20
• Klasa ochronności: II (podwójna izolacja)
• Złącza: listwy N i PE (płaskowniki)
• Montaż aparatury: szyna TH-35 (Euroszyna)
• Osłabienia na moduły: od 1 do 9 modułów 18 mm
• Napięcie znamionowe: 230/400 V AC
• Napięcie izolacji: 500 V
• Maksymalny przekrój przewodów: do 10 mm²
• Temperatura pracy: do 70 °C (wersja FR do 100 °C)
• Waga netto: ok. 0,5 kg

FAQ

Czy ta tablica posiada szybkę rewizyjną?
Tak, umożliwia podgląd aparatury bez otwierania drzwi.

Czy są dostępne listwy neutralne i ochronne?
Tak, tablica wyposażona jest w listwy N i PE.

Jaki maksymalny przekrój przewodów obsługuje?
Do 10 mm².

W jakich warunkach można ją stosować?
W instalacjach wewnętrznych, w pomieszczeniach suchych (IP20).

Jakie napięcia są dopuszczalne?
Znamionowe: 230/400 V AC, izolacji: 500 V.
