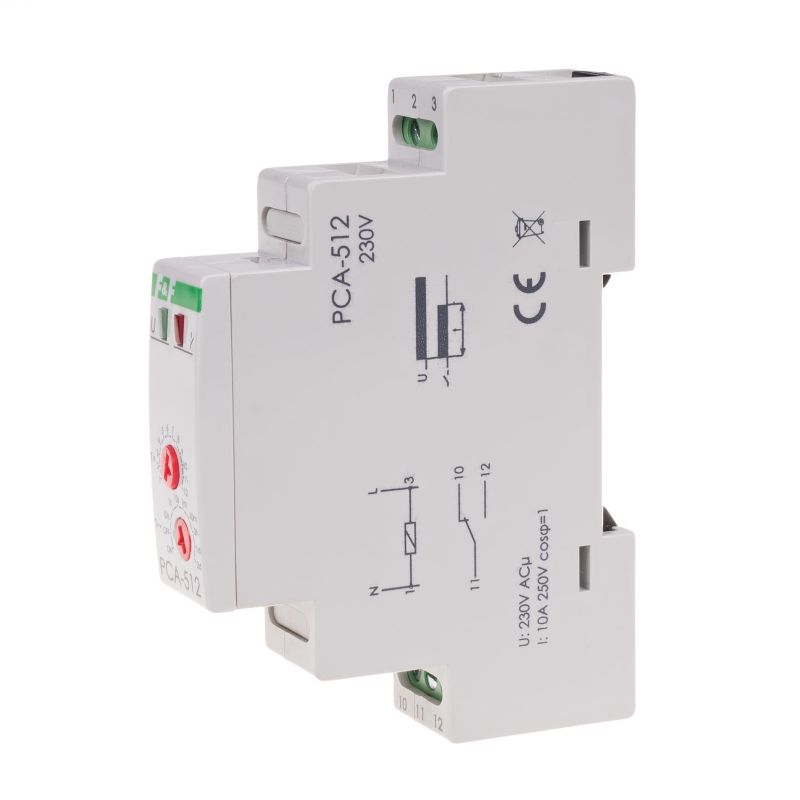

Przekaźnik czasowy awersyjny, styki: 1NO/NC 230V PCA-512 FILIPOWSKI

F&F PCA-512 to przekaźnik czasowy przeznaczony do automatycznego wyłączania urządzeń po upływie ustawionego czasu. Sprawdzi się w układach sterowania oświetleniem, wentylacją, ogrzewaniem, sygnalizacją oraz innymi odbiornikami stosowanymi w automatyce domowej i przemysłowej.

Urządzenie jest zasilane napięciem 230 V AC, posiada przełączny styk 1 NO/NC o maksymalnym prądzie obciążenia 10 A oraz regulowany czas działania od 0,1 sekundy do 576 godzin. Kompaktowa obudowa o szerokości jednego modułu umożliwia montaż na standardowej szynie DIN 35 mm.

Zasada działania

Po podaniu napięcia zasilającego styk przekaźnika zostaje przełączony z pozycji 11–10 na pozycję 11–12 i rozpoczyna się odmierzanie ustawionego czasu. Po jego upływie styk automatycznie powraca do pozycji 11–10. Ponowne uruchomienie cyklu następuje po odłączeniu i ponownym podaniu napięcia zasilającego.

Dane techniczne

• model: PCA-512
• EAN: 5908312595434
• napięcie zasilania: 230 V AC
• funkcja: opóźnione wyłączenie
• regulowany czas działania: 0,1 s–576 h
• element wykonawczy: przekaźnik
• konfiguracja styków: 1 × NO/NC
• maksymalny prąd obciążenia: 10 A
• separacja styku: tak
• opóźnienie zadziałania: 50 ms
• sygnalizacja zasilania: zielona dioda LED
• sygnalizacja stanu styku: czerwona dioda LED
• pobór mocy: 0,8 W
• przyłącze: zaciski śrubowe do 2,5 mm²
• moment dokręcania zacisków: 0,4 Nm
• temperatura pracy: od -25°C do +50°C
• stopień ochrony: IP20
• szerokość obudowy: 1 moduł – 18 mm
• sposób montażu: szyna DIN 35 mm.

Zakresy nastawy czasu

• 0,1–1,2 sekundy,
• 1–12 sekund,
• 10–120 sekund,
• 1–12 minut,
• 10–120 minut,
• 2–24 godziny,
• 1–12 dni,
• 2–24 dni.

Przekaźnik posiada również ustawienie ON, zapewniające trwałe przełączenie styku do pozycji 11–12, oraz ustawienie OFF, utrzymujące styk w pozycji 11–10. Zmiana zakresu czasowego zaczyna obowiązywać po wyłączeniu i ponownym włączeniu zasilania.
