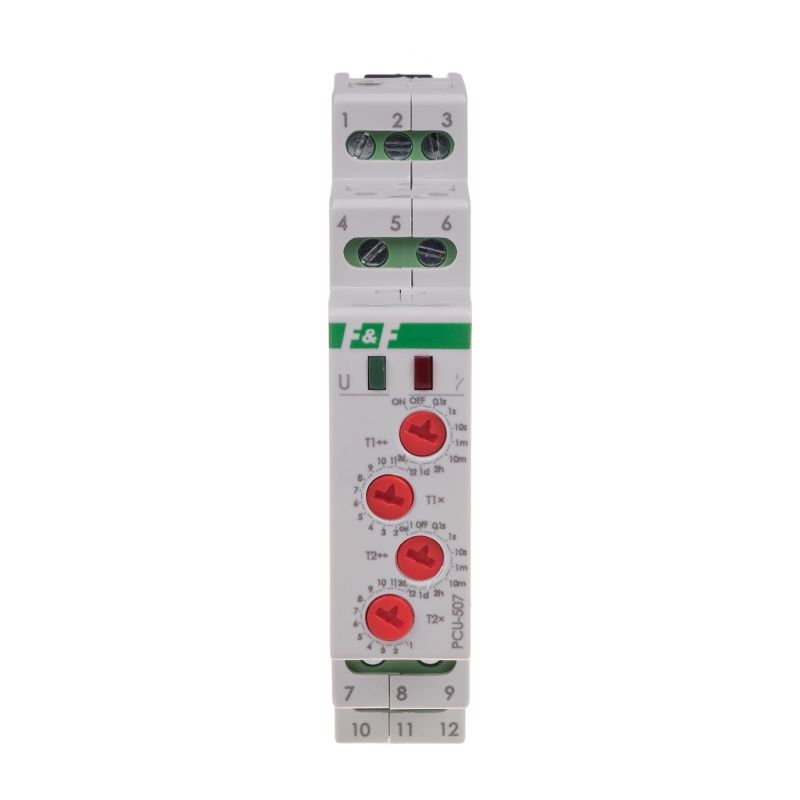

Przekaźnik czasowy 2-funkcyjny (nastawa 2 czasów T1 T2, styk: 2xNO/NC 230V, PCU-507 FILIPOWSKI

F&F PCU-507 to przekaźnik czasowy przeznaczony do cyklicznego sterowania urządzeniami elektrycznymi. Dwie niezależne nastawy pozwalają osobno ustawić czas pracy t1 oraz czas przerwy t2, dzięki czemu urządzenie sprawdzi się w układach wentylacji, ogrzewania, oświetlenia, sygnalizacji i automatyki.

Zasada działania

Przekaźnik może realizować dwa cykliczne tryby pracy:

• cykliczne opóźnione wyłączenie – po podaniu zasilania styki zostają załączone na ustawiony czas t1, a następnie wyłączone na czas t2; cykl jest automatycznie powtarzany,
• cykliczne opóźnione załączenie – po podaniu zasilania styki pozostają wyłączone przez czas t1, a następnie zostają załączone na czas t2; cykl jest automatycznie powtarzany.

Dane techniczne

• producent: F&F Filipowski
• model: PCU-507
• EAN: 5908312594413
• rodzaj: asymetryczny przekaźnik czasowy
• napięcie znamionowe zasilania: 230 V AC
• zakres napięcia zasilania: 195–253 V AC
• tryb pracy: praca cykliczna
• liczba niezależnych nastaw czasu: 2
• czas pracy t1: regulowany od 0,1 s do 576 godzin
• czas przerwy t2: regulowany od 0,1 s do 576 godzin
• konfiguracja styków: 2 × NO/NC
• maksymalny prąd obciążenia: 2 × 8 A
• element wykonawczy: przekaźnik
• separacja styków: tak
• opóźnienie zadziałania: 50 ms
• pobór mocy: 0,8 W
• sygnalizacja zasilania: zielona dioda LED
• sygnalizacja stanu styków: czerwona dioda LED
• przyłącze: zaciski śrubowe do 2,5 mm²
• moment dokręcania zacisków: 0,4 Nm
• temperatura pracy: od -25°C do +50°C
• stopień ochrony: IP20
• szerokość obudowy: 1 moduł – 18 mm
• sposób montażu: szyna DIN 35 mm.

Zakresy nastawy czasu

Dla czasu pracy t1 i czasu przerwy t2 można niezależnie wybrać następujące zakresy:

• 0,1–1,2 sekundy,
• 1–12 sekund,
• 10–120 sekund,
• 1–12 minut,
• 10–120 minut,
• 2–24 godziny,
• 1–12 dni,
• 2–24 dni.

Dostępne są również ustawienia ON – trwałe załączenie styków oraz OFF – trwałe wyłączenie styków. Zmiana zakresu czasowego zaczyna obowiązywać po wyłączeniu i ponownym włączeniu napięcia zasilania.
