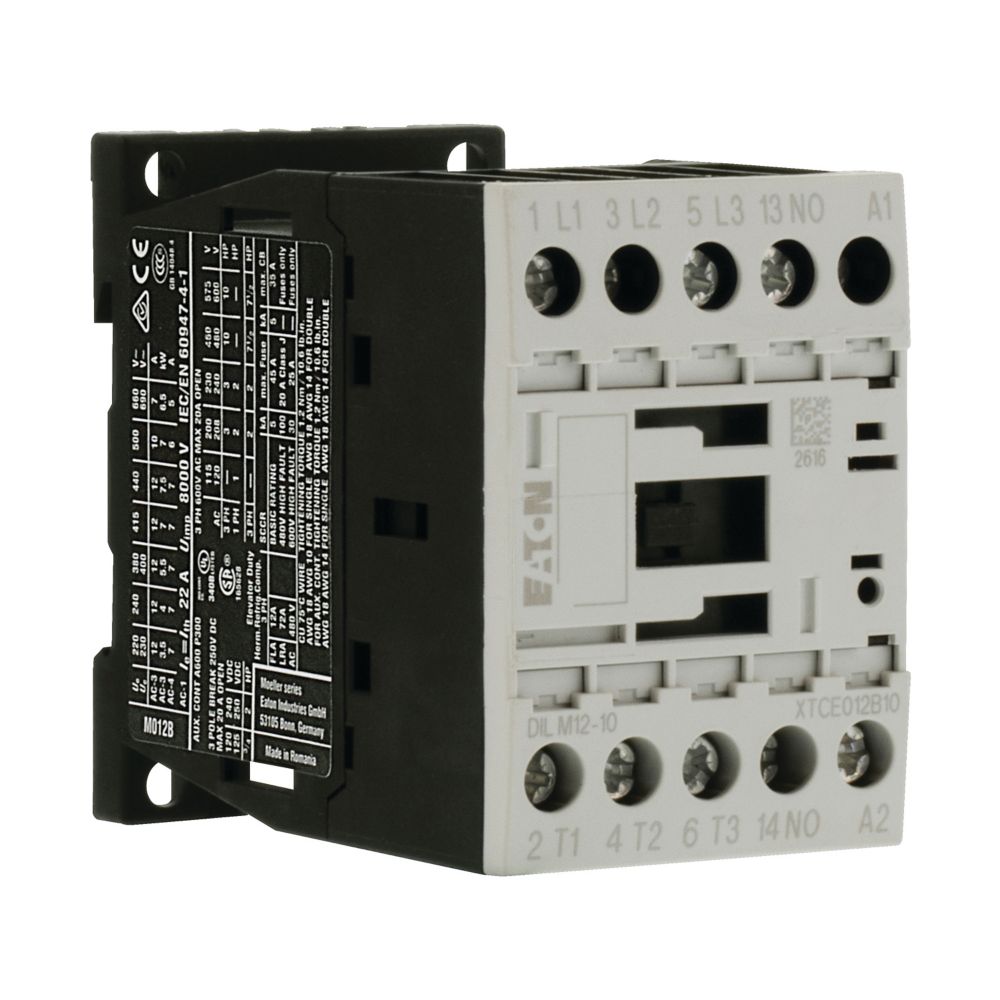

DILM12-10 Stycznik mocy, 5,5kW/400V, sterowanie 24VDC

Wydajne rozwiązanie dla systemów automatyki i sterowania, w których używa się napięcia DC do załączania obwodów mocy. Zaprojektowany z myślą o bezawaryjnej pracy z obciążeniami indukcyjnymi (silniki, pompy itp.), model ten łączy wysoką niezawodność z kompaktową konstrukcją. Dzięki dostępności wariantów prądowych — 4 A, 5,5 A oraz 7,5 A — możesz optymalnie dobrać urządzenie do konkretnego obciążenia, bez nadmiaru mocy. Cewka 24 V DC pozwala na współpracę ze sterownikami PLC i innymi systemami automatyki opartymi na niskim napięciu.

Dane techniczne:

• Producent: Eaton, seria DILM
• Liczba biegunów głównych: 3P (trzy styki zwierne)
• Styk pomocniczy: 1×NO (zwierny)
• Napięcie sterowania: 24 V DC
• Znamionowy prąd pracy przy AC-3, 400 V: 9 A
• Moc znamionowa przy AC-3, 400 V (wariant typowy): 4 kW
  — inne dostępne warianty mocy: 5,5 kW i 7,5 kW
• Znamionowy prąd sprawdzany przy AC-1: 22 A
• Napięcie izolacji (Ui): 690 V AC
• Napięcie udarowe wytrzymywane (Uimp): 8 kV
• Stopień ochrony: IP20
• Połączenia elektryczne: zaciski śrubowe, przewody o przekroju ok. 0,75-2,5 mm² (w zależności od zacisku)
• Temperatura pracy: od -25 °C do +60 °C w otwartym otoczeniu; w zamkniętej obudowie temperatura robocza może być ograniczona do ok. +40 °C
• Normy / zgodność: IEC/EN 60947-4-1 + inne normy dotyczące styków mocy i pracy DC

FAQ

Dlaczego warianty prądowe są ważne?
Pozwalają dobrać stycznik o mocy dokładnie dopasowanej do urządzenia — to redukuje zużycie styków i poprawia trwałość.

Czy stycznik chroni przed przeciążeniem?
Nie — jego zadaniem jest tylko przełączanie obwodu. Ochronę przeciążeniową zapewnia osobny wyłącznik lub przekaźnik termiczny.

Czy musi być sterowany napięciem 24 V DC?
Tak — to model z cewką 24 V DC. Do sterowania napięciem AC lub innym napięciem należy dobrać odpowiedni wariant.

W jakich zastosowaniach warto stosować ten model?
W systemach automatyki zasilanych napięciem DC, np. sterowniki PLC, układy kontroli, zasilacze, pompy, systemy solarne.
