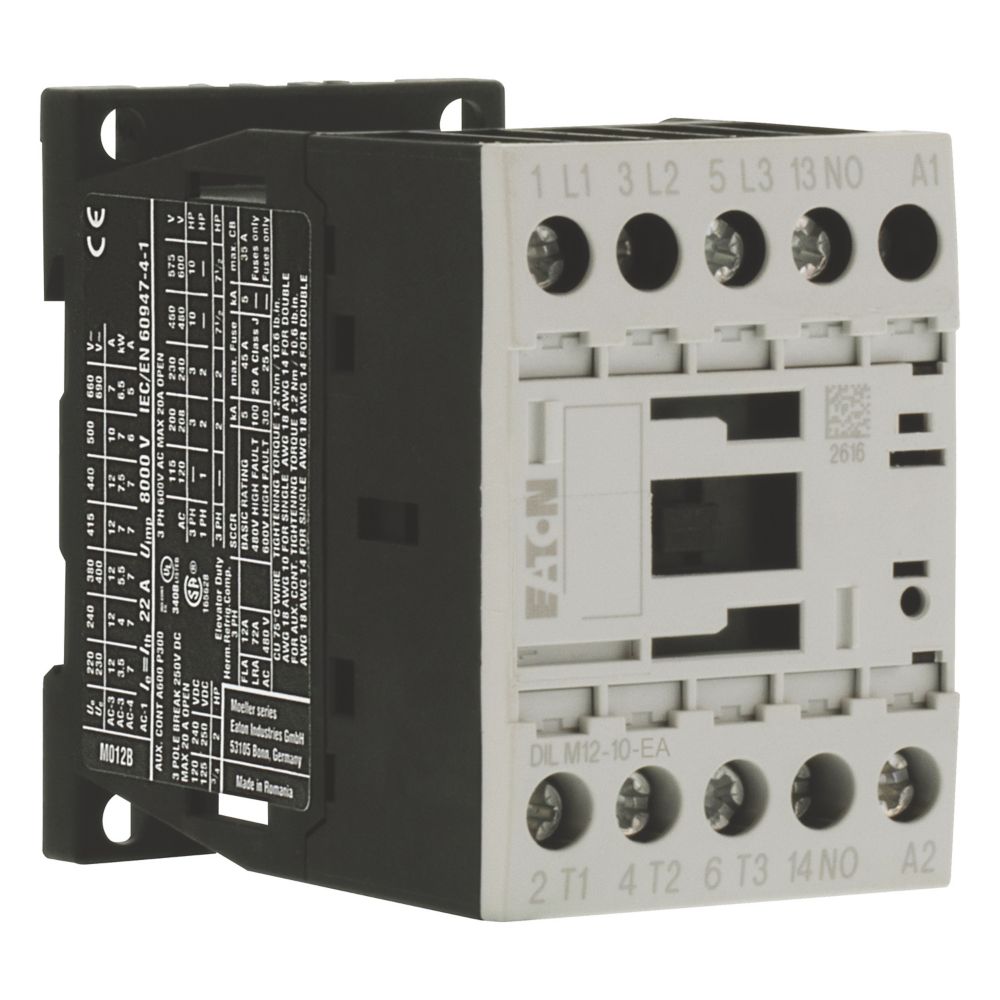

DILM12-10-EA Stycznik mocy, 5,5kW/400V, sterowanie 230VAC

Wszechstronne rozwiązanie sterowania trójfazowych obwodów elektrycznych. Oferuje niezawodne załączanie obciążeń takich jak silniki, pompy czy grzałki, przy jednoczesnej kompaktowej konstrukcji i łatwej obsłudze. Wyposażony w cewkę 230 V AC, można go stosować w standardowych systemach sterowania. Dostępność wariantów prądowych (3 A, 5,5 A, 7,5 A, 11 A) daje możliwość dopasowania urządzenia do konkretnego obciążenia i zwiększenia elastyczności w doborze sterowania w różnych aplikacjach.

Dane techniczne:

• Producent: Eaton, seria DILM
• Liczba biegunów głównych: 3P (trzy styki zwierne)
• Styk pomocniczy: 1×NO (jeden zwierny)
• Napięcie sterowania: 230 V AC / 240 V AC (50/60 Hz)

Warianty mocy przy AC-3 (400 V), do wyboru:

3 kW – prąd znamionowy 7 A

5,5 kW – prąd znamionowy ok. 12 A

7,5 kW – prąd znamionowy ok. 16 A

11 kW – prąd znamionowy ok. 25

• Moc znamionowa przy AC-3, 400 V: 3 kW
• Znamionowy prąd pracy przy AC-3, 400-415 V: 7 A
• Znamionowy prąd przy AC-1, 400-415 V: 22 A
• Napięcie izolacji (Ui): 690 V AC
• Napięcie udarowe wytrzymywane (Uimp): 6 kV
• Temperatura pracy: –25 °C do +60 °C (otwarty montaż); do +40 °C w obudowie zamkniętej
• Stopień ochrony: IP20
• Połączenia: zaciski śrubowe
• Wymiary: wysokość ok. 68 mm, szerokość ok. 45 mm, głębokość ok. 75 mm
• Masa: ok. 0,24 kg

FAQ

Dlaczego dostępne są warianty prądowe 3 A, 5,5 A, 7,5 A, 11 A?
Te warianty pozwalają dobrać stycznik dokładnie do obciążenia konkretnego obwodu, minimalizując nadmierny zapas mocy, a jednocześnie zapewniając trwałość i skuteczność.

Czy ten stycznik sam się resetuje po wyłączeniu?
Nie — stycznik sam nie resetuje się. Po wyłączeniu należy ręcznie przełączyć go z powrotem do pozycji ON.

Czy można używać tego stycznika do obciążeń rezystancyjnych (np. grzałek)?
Tak — w kategorii AC-1 można go stosować również do obciążeń rezystancyjnych, ale kluczowe jest, by dobrać wariant prądowy odpowiedni do mocy obciążenia.
