Opis

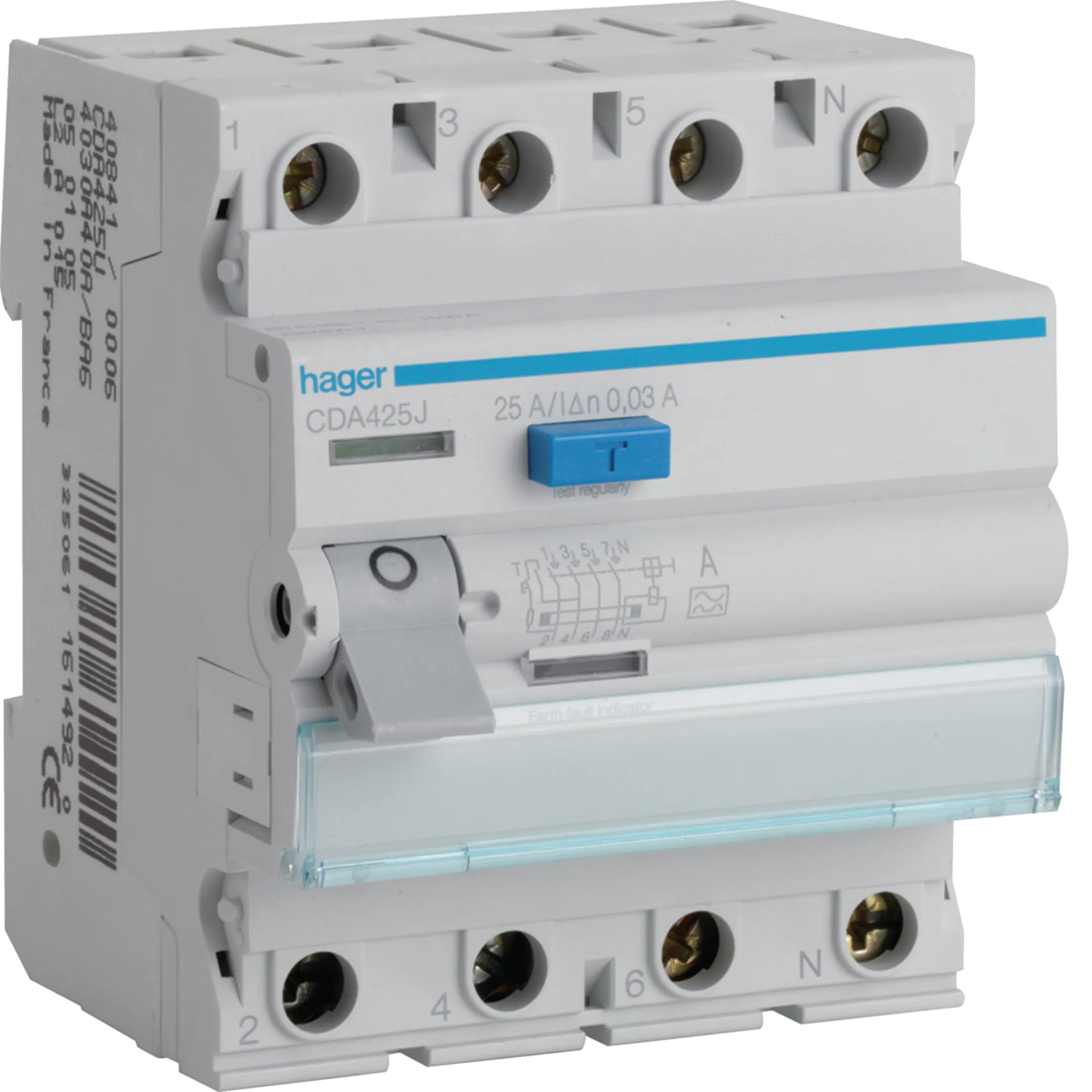

Czterobiegunowe urządzenie ochronne o wysokiej czułości (30 mA), zaprojektowane do zabezpieczeń w instalacjach trójfazowych wraz z przewodem neutralnym. Dzięki charakterystyce typu A, reaguje zarówno na prądy sinusoidalne, jak i pulsujące z komponentą stałą – co czyni go wszechstronnym rozwiązaniem dla nowoczesnych instalacji elektrycznych.

Dane techniczne:

Typ: wyłącznik różnicowoprądowy (RCD / RCCB)
Producent: Hager, seria CDA425J
Liczba pól / biegunów: 3 fazy + neutralny (4-biegunowy, 3+N)
Typ czułości: A — reaguje na prądy różnicowe sinusoidalno-pulsujące (typ A)
Znamionowy prąd różnicowy (IΔn): 30 mA
Znamionowy prąd styków (In): 25 A — podstawowe wykonanie
Dostępne warianty prądów styków: 25 A, 40 A, 63 A
Znamionowe napięcie robocze: 230 / 400 V AC
Znamionowe napięcie izolacji (Ui): 500 V
Znamionowe napięcie udarowe udźwigni (Uimp): 4 kV
Zdolność zwarciowa (Icw / Icn) : 6 kA
Przekrój przewodów przyłączeniowych: dla przewodów jedno-żyłowych do ~ 25 mm², wielożyłowych do ok. 16 mm²
Stopień ochrony: IP20
Szerokość modułu: 4 moduły na szynie DIN
Temperatura pracy: od −25 °C do +40 °C

FAQ

Do czego służy wyłącznik CDA425J?
Chroni osoby przed porażeniem prądem elektrycznym przez wykrycie prądów upływowych — gdy różnica między prądem fazowym a neutralnym przekroczy 30 mA, natychmiast odcina zasilanie.

Jaką zdolność zwarciową ma?
Może bezpiecznie przerwać prąd zwarciowy o wartości do 6 000 A.

Ile modułów szerokości zajmuje?
Zajmuje 4 moduły szerokości w instalacji modułowej.

Jaki jest zakres dopuszczalnych przewodów?
Przewody sztywne: 1 do 25 mm²; przewody elastyczne: 1 do 16 mm².

Jaka jest moc strat?
Straty mocy przy prądzie nominalnym wynoszą około 4,5 W.

Specyfikacja

Czułość: A
Znamionowy prąd różnicowy [mA]: 30
Liczba pól: 3+N, 4
Prąd styków (A): 40, 25

Bezpieczeństwo

Produkt posiada oznaczenie CE. W opakowaniu znajduje się instrukcja bezpieczeństwa i użytkowania produktu.
Dokumenty potwierdzające zgodność produktów z obowiązującymi normami bezpieczeństwa są dostępne na stronie producenta lub na karcie produktu.
W przypadku braku potrzebnej dokumentacji, prosimy o kontakt.
Sprzedający zobowiązuje się do oferowania wyłącznie produktów zgodnych z rozporządzeniem Parlamentu Europejskiego i Rady (UE) 2023/988 z dnia 10 maja 2023 r. w sprawie ogólnego bezpieczeństwa produktów.
