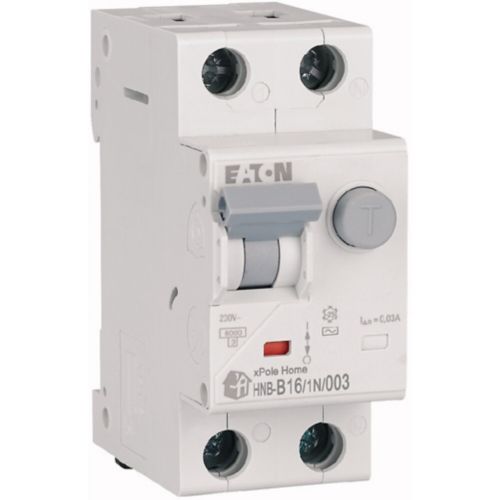

HNB-B16/1N/003 Wyłącznik kombinowany 6kA typ AC (*.)

Wyłącznik Eaton xPole Home HNB łączy funkcję wyłącznika nadprądowego i wyłącznika różnicowoprądowego w jednym module (RCBO). Pozwala chronić obwód zarówno przed przeciążeniem, zwarciem, jak i upływami prądu, co czyni go doskonałym rozwiązaniem w modernizacjach instalacji i tam, gdzie przestrzeń w rozdzielnicy jest ograniczona. Wersja typu AC zapewnia skuteczną ochronę dla prądów różnicowych przemiennych (AC), typowych w większości urządzeń domowych. Dzięki możliwości wyboru wariantu prądu (16 A lub 20 A) można precyzyjnie dopasować zabezpieczenie do obciążenia obwodu. Kompaktowa konstrukcja (2 bieguny w jednym module), wskaźnik stanu styków oraz prosty montaż w szynie DIN sprawiają, że sam montaż i obsługa stają się wygodne i bezpieczne.

Dane techniczne:

• Typ urządzenia: kombinowany wyłącznik różnicowo-nadprądowy (RCBO), 2 bieguny (faza + neutralny)
• Warianty do wyboru: B16, B20
• Charakterystyka wyzwalania prądów nadmiarowych: B
• Czułość różnicowa (prąd upływu): 30 mA
• Typ wyzwalania dla prądów upływowych: AC (reakcja na prąd przemienny)
• Zdolność zwarciowa: 6 kA
• Napięcie znamionowe pracy: 230 V AC
• Szerokość modułowa: 2 moduły
• Montaż: na szynie DIN (TH-35)
• Stopień ochrony obudowy: IP20
• Zakres temperatur pracy: –25 °C do +40 °C
• Zaciski: śrubowe, dla przewodów typowych przekrojów
• Wskaźnik stanu styków: wskaźnik on/off
• Funkcja testu: przycisk „T” do testowania poprawności działania

FAQ

Co oznacza, że jest to wyłącznik “różnicowo-nadprądowy” (RCBO)?
To urządzenie łączy w sobie funkcję wyłącznika nadprądowego (chroni przed przeciążeniem i zwarciem) oraz wyłącznika różnicowoprądowego (chroni przed prądami upływowymi), w jednej obudowie. Dzięki temu nie trzeba stosować oddzielnych modułów dla ochrony upływowej.

Dlaczego wersja AC?
Wersja AC reaguje tylko na prądy upływowe przemienne. To standardowa ochrona przy typowych instalacjach domowych, nie obejmuje prądów pulsujących DC — jeśli masz urządzenia, które generują prądy upływowe pulsujące, trzeba rozważyć wersję typu A.

Kiedy użyć wariantu 16 A, a kiedy 20 A?
Jeśli obwód pracuje blisko 16 A i nie będzie znacznych rezerw, wybierz 16 A. Jeśli przewidujesz większe obciążenie lub zapas, wybierz wariant 20 A — ale nie powinien być on zbyt duży, by utracić skuteczność zabezpieczenia nadprądowego.
