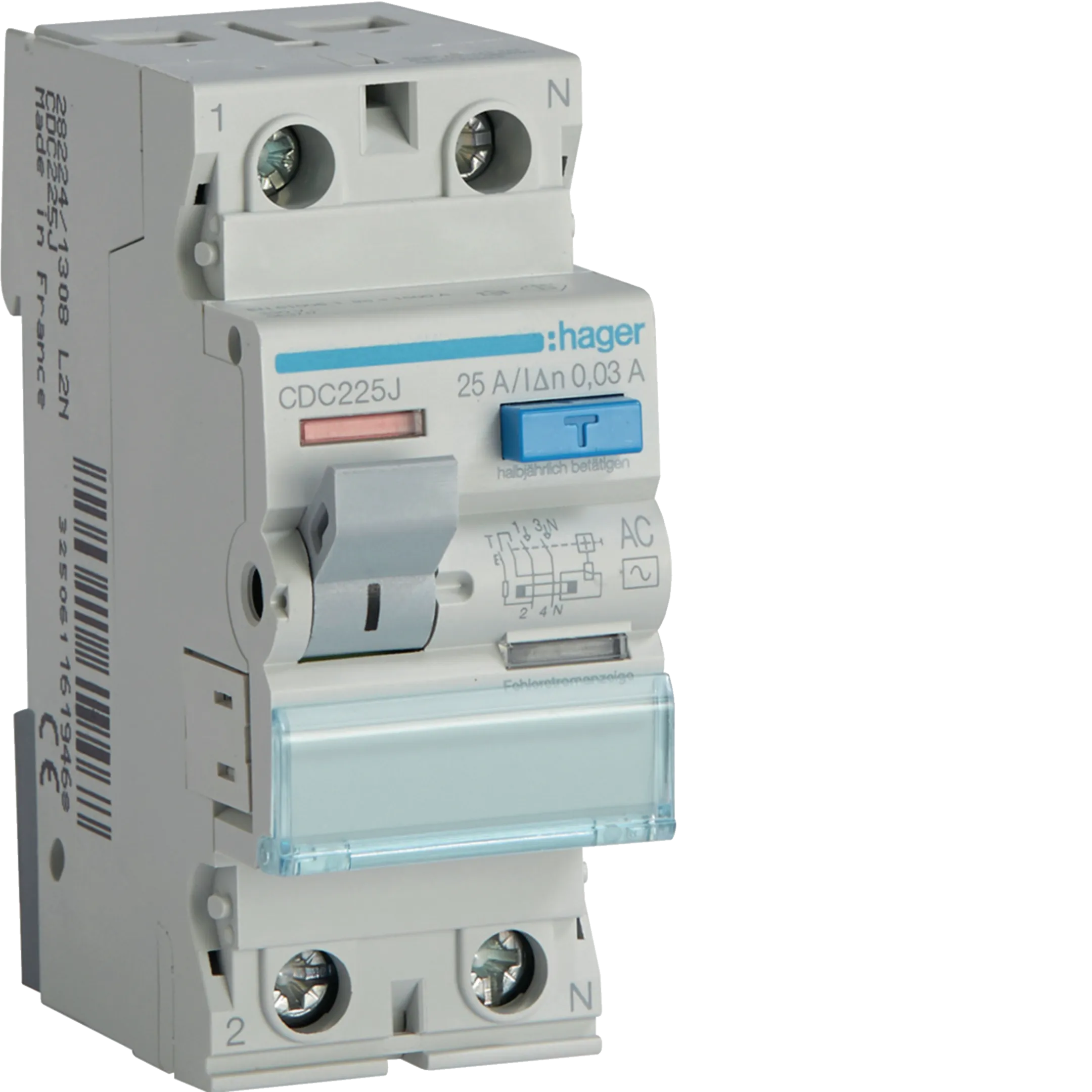

RCCB Wyłącznik różnicowoprądowy 2P 63A/30mA Typ AC

Dwubiegunowe urządzenie zabezpieczające, które skutecznie chroni przed porażeniem oraz wykrywa i odcina prądy upływowe (różnicowe). Dzięki prądowi znamionowemu 25 A i czułości 30 mA (0,03 A) zapewnia niezawodną ochronę w typowych instalacjach domowych i mniejszych systemach elektrycznych. Zbudowany w technologii typu AC, reaguje na klasyczne prądy upływu sinusoidalne, co czyni go idealnym wyborem dla tradycyjnych układów (bez skomplikowanych obciążeń impulsowych). Kompaktowa budowa i montaż na szynie DIN umożliwiają łatwe wkomponowanie do rozdzielnic instalacyjnych.

Dane techniczne:

• Typ: wyłącznik różnicowoprądowy (RCCB / RCD)
• Producent: Hager, seria CDC
• Liczba biegunów: 1+N (jeden biegun fazowy + neutralny)
• Czułość / typ: AC — reaguje na prądy różnicowe sinusoidalne
• Znamionowy prąd różnicowy (IΔn): 30 mA
• Znamionowy prąd styków (In): dostępne warianty 25 A, 40 A, 63 A
• Znamionowa zdolność zwarciowa (Icn): 6 kA
• Napięcie znamionowe pracy (Ue): 230 V AC
• Częstotliwość: 50–60 Hz
• Napięcie izolacji (Ui): 500 V
• Napięcie udarowe wytrzymywane (Uimp): 4 kV
• Stopień ochrony: IP20
• Montaż: na szynie DIN 35 mm
• Połączenia elektryczne: zaciski śrubowe (górne i dolne)
• Przekrój przewodów: do 25 mm²
• Zakres temperatury pracy: od –25 °C do +40/60 °C

FAQ

Do czego służy ten wyłącznik różnicowoprądowy?
Jego zadaniem jest ochrona osób przed porażeniem — wykrywa niesymetrię prądu (upływ) i odcina zasilanie, jeśli różnica przekracza 30 mA.

Czy nadaje się do instalacji jednofazowych i trójfazowych?
Model 2P obsługuje dwa przewody: fazę i neutralny — stosowany w instalacjach jednofazowych. W systemach trójfazowych używa się wersji 4P (dla wszystkich faz plus neutralny).

Jaki przekrój przewodów można podłączyć?
Zaciski obsługują przewody do 25 mm², co daje dobrą elastyczność w typowych instalacjach.

Jak głęboko trzeba go osadzić?
Potrzebna głębokość montażowa to około 70 mm.

Czy reaguje na wszystkie rodzaje upływów?
Nie — ponieważ jest typu AC, reaguje na klasyczne prądy sinusoidalne. Nie wykrywa prądów pulsacyjnych ani stałych — do takich zastosowań potrzebny jest wyłącznik typu A lub B.
