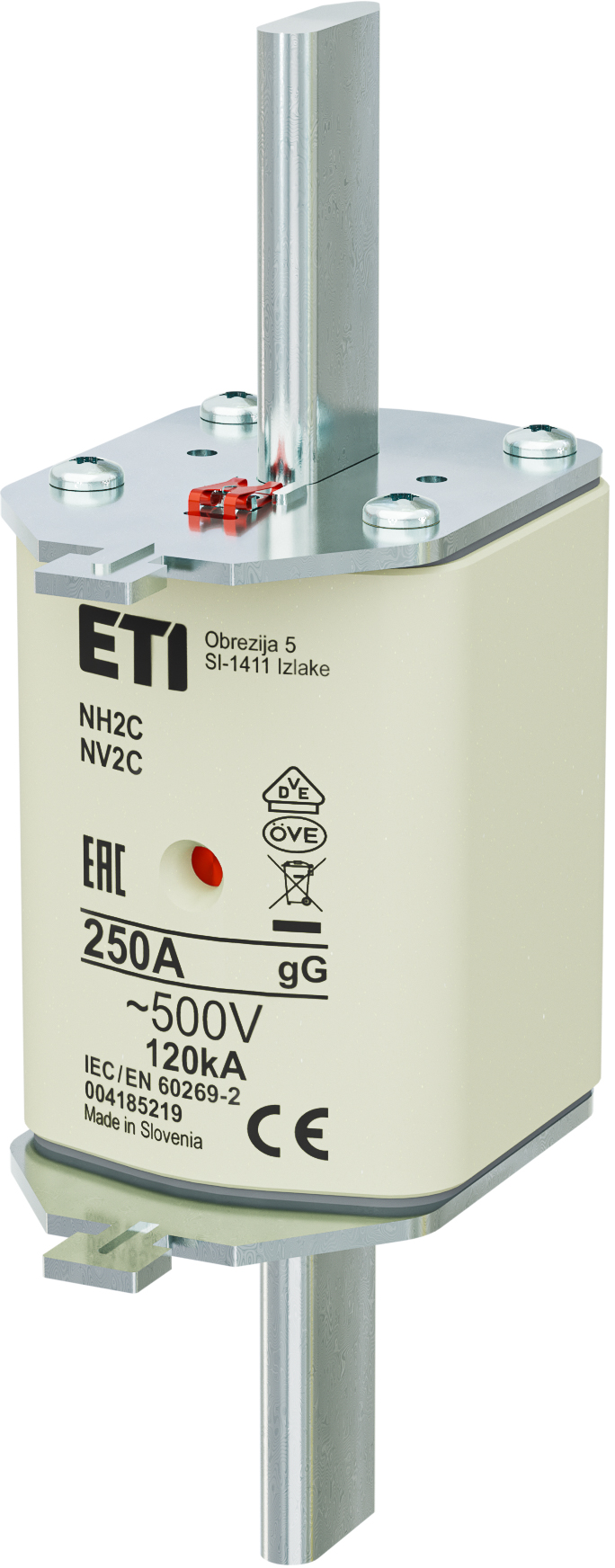

NH2C gG 250A/500V Wkładka topikowa przemysłowa zwłoczna KOMBI

Wkładki topikowe ETI NH2C gG to profesjonalne zabezpieczenia przemysłowe przeznaczone do ochrony instalacji niskiego napięcia przed skutkami przeciążeń i zwarć. Charakteryzują się konstrukcją zwłoczną odpowiednią dla instalacji o dużym prądzie rozruchowym oraz wersją „KOMBI” wyposażoną we wskaźnik zadziałania, co umożliwia szybkie zidentyfikowanie przepalonej wkładki. Seria dostępna jest w szerokim zakresie prądów znamionowych – od 63 A aż do 250 A – co pozwala precyzyjnie dobrać rozwiązanie do zastosowań przemysłowych, rozdzielnic głównych czy linii zasilających.

Dane techniczne

• Producent: ETI Polam Sp. z o.o.
• Typ: NH2C gG (zwłoczna)
• Zakres prądów znamionowych (In): 63 A / 100 A / 125 A / 160 A / 200 A / 250 A
• Napięcie znamionowe: 500 V AC
• Charakterystyka: gG – ochrona ogólna (przeciążenie + zwarcie)
• Rodzaj działania: zwłoczny (wolniejsza reakcja na chwilowe przeciążenia)
• Wskaźnik zadziałania: wbudowany
• Materiał korpusu: ceramika wysokotemperaturowa
• Typ montażu: wkładka topikowa przemysłowa do odpowiedniej podstawy NH2C
• Zastosowanie: rozdzielnice przemysłowe, linie główne, zasilanie transformatorów, obwody dużej mocy
• Normy: zgodność z międzynarodowymi standardami dla wkładek topikowych

FAQ

Do czego służy ta wkładka topikowa?
Chroni przewody, urządzenia oraz aparaturę przed skutkami zwarć i przeciążeń – w momencie przekroczenia wartości prądu znamionowego wkładka przepala się i przerywa obwód, zabezpieczając instalację.

Jak dobrać właściwy wariant prądowy?
Dobierz wartość prądu znamionowego zgodnie z obciążeniem obwodu lub zasilania, z pewnym marginesem bezpieczeństwa. Przykładowo:

• 63 A – mniejsze rozdzielnice i zasilanie pomocnicze
• 100 A – średnie linie zasilające
• 125 A – zwiększone obciążenia w zakładach przemysłowych
• 160 A – główne linie zasilające lub rozdzielnice NN
• 200 A / 250 A – duże instalacje przemysłowe, transformatorownie, linie główne

Czy wkładki NH2C są zwłoczne?
Tak – mają charakterystykę zwłoczną gG, co oznacza, że tolerują krótkotrwałe przeciążenia, co jest korzystne w przypadku silników i urządzeń z wysokim prądem rozruchowym.

Czy posiadają wskaźnik zadziałania?
Tak – wszystkie wersje mają wbudowany wskaźnik, ułatwiający identyfikację przepalonej wkładki bez konieczności demontażu.

Czy można je stosować w instalacjach przemysłowych i rozdzielnicach głównych?
Tak – są przeznaczone do pracy w trudnych warunkach przemysłowych, przy dużej mocy i wymagających instalacjach.
