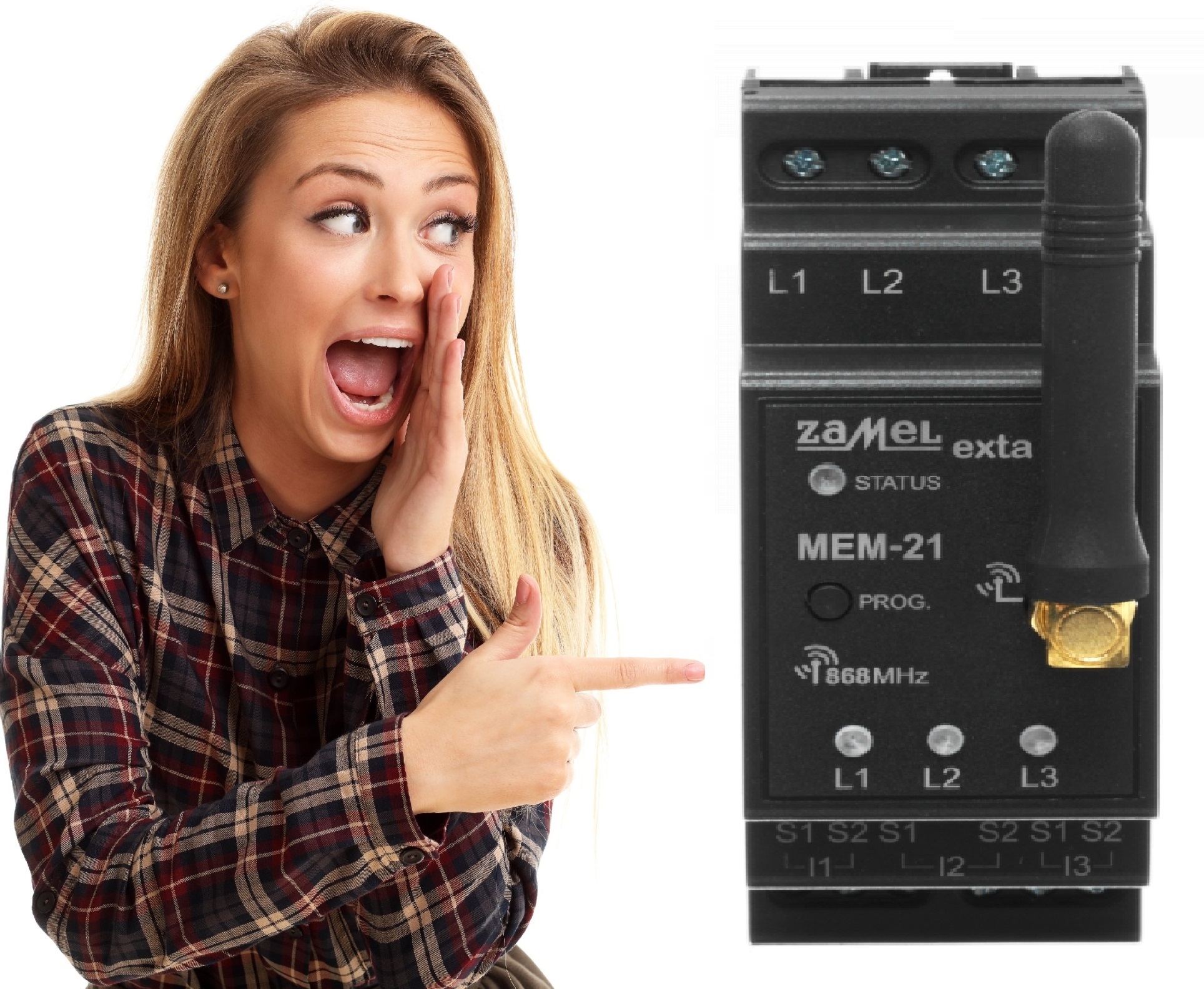

MONITOR ENERGII ELEKTRYCZNEJ 3F+N TYP: MEM-21 ZAMEL

Nowoczesne urządzenie pomiarowe przeznaczone do instalacji trójfazowych z przewodem neutralnym (3F+N). Jest elementem systemu inteligentnego domu EXTA LIFE i umożliwia precyzyjne monitorowanie parametrów energii elektrycznej w budynkach mieszkalnych, biurach oraz obiektach przemysłowych.

Urządzenie mierzy napięcie, natężenie prądu, częstotliwość oraz moc czynną, bierną i pozorną – oddzielnie dla każdej fazy. Monitor pozwala kontrolować zarówno energię zużywaną, jak i oddawaną do sieci, dzięki czemu sprawdza się również w instalacjach z fotowoltaiką jako podlicznik energii.

Dane pomiarowe mogą być archiwizowane i analizowane w systemie EXTA LIFE (wymagana centralka systemowa). Użytkownik może monitorować zużycie energii w różnych okresach – dziennych, tygodniowych, miesięcznych czy rocznych – co pozwala na optymalizację kosztów i lepsze zarządzanie energią.

Monitor przeznaczony jest do montażu na standardowej szynie DIN TH-35 w rozdzielnicy elektrycznej. Komunikacja radiowa umożliwia integrację z pozostałymi elementami systemu Smart Home.

DANE TECHNICZNE

• Znamionowe napięcie zasilania: 3 x 230 VAC / 400 V AC
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowy pobór mocy: 1,5 W
• Transmisja radiowa – pasmo: ISM 868 MHz (868,50 MHz)
• Sposób transmisji radiowej: dwukierunkowa
• Kodowanie: algorytm oparty o klucz 128 bitowy
• Zasięg działania: do 300 m w terenie otwartym
• Moc nadawania: ERP < 20 mW
• Współpraca z kontrolerem EFC-01: tak
• Sygnalizacja optyczna - transmisja: tak - dioda LED Zielona (STATUS)
• Sygnalizacja obecności napięcia na poszczególnych fazach: tak – diody LED czerwone (L1, L2, L3)
• Mierzone parametry: napięcie, natężenie prądu, częstotliwość, moc czynna, bierna, pozorna, energia czynna, energia bierna, pomiary realizowane niezależnie na każdej fazie
• Element pomiarowy: 3 x przekładnik prądowy SC-16 100 A / 33,3 mA
• Zaciski zasilające: L1, L2, L3, N
• Zaciski do podłączenia przekładników prądowych: S1S2 (I1), S1S2 (I2), S1S2 (I3),
• Liczba zacisków przyłączeniowych: 10 (przewody o przekroju do 2,5 mm2)
• Mocowanie obudowy: szyna TH35 (DIN)
• Temperaturowy zakres pracy: -10 do +55 °C
• Stopień ochrony obudowy: IP20
• Wymiary: 90 x 35 x 66 m
