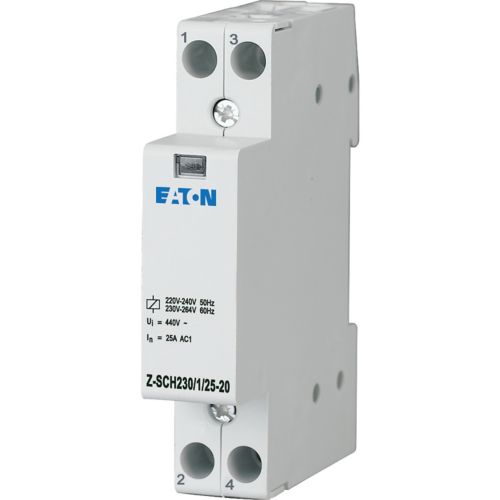

Z-SCH230/1/25-20 Stycznik instalacyjny Z-SCH (*.)

Element sterowania przeznaczony do szerokiego zastosowania w instalacjach elektrycznych i automatyce. Dzięki możliwości wyboru różnych konfiguracji styków (np. 1xNO+1xNC, 4xNO czy 2xNO+2xNC) produkt można precyzyjnie dopasować do wymagań układów sterowania i rozdzielnic. Solidna konstrukcja, standardowa szerokość 1 modułu oraz napięcie cewki 230 V AC sprawiają, że stycznik jest idealnym rozwiązaniem do kontroli obwodów o obciążeniach resistywnych i indukcyjnych. Urządzenie doskonale sprawdza się zarówno w urządzeniach przemysłowych, jak i w instalacjach budowlanych.

Dane techniczne

• Producent: Eaton
• Seria: Z-SCH / instalacyjne styczniki modułowe
• Napięcie cewki sterującej: 230 V AC 50/60 Hz
• Prąd znamionowy: 25 A
• Szerokość: 1 moduł DIN
• Montaż: na szynę DIN 35 mm lub płycie montażowej
• Stopień ochrony: IP20
• Złącza: zaciski śrubowe
• Zastosowanie: łączenie i sterowanie obwodami elektrycznymi, automatyka domowa i przemysłowa

Konfiguracje styków (warianty):

• 1 × NO + 1 × NC
• 4 × NO
• 2 × NO + 2 × NC
• 2 × NO
• 2 × NC
• 3 × NO + 1 × NC

FAQ

Jak dobrać konfigurację styków?
Konfigurację dobiera się w zależności od funkcji w układzie:
• NO — styki zwierne, zamykają obwód po załączeniu,
• NC — styki rozwierne, otwierają obwód po załączeniu.

Czy stycznik nadaje się do montażu w rozdzielnicy?
Tak — konstrukcja modułowa i standard szerokości 1 modułu DIN umożliwia montaż w typowych rozdzielnicach i szafach sterowniczych.

Czy można stosować go w automatyce budynkowej?
Tak — stycznik sprawdzi się zarówno w automatyce budynkowej (np. sterowanie oświetleniem), jak i w instalacjach przemysłowych.
