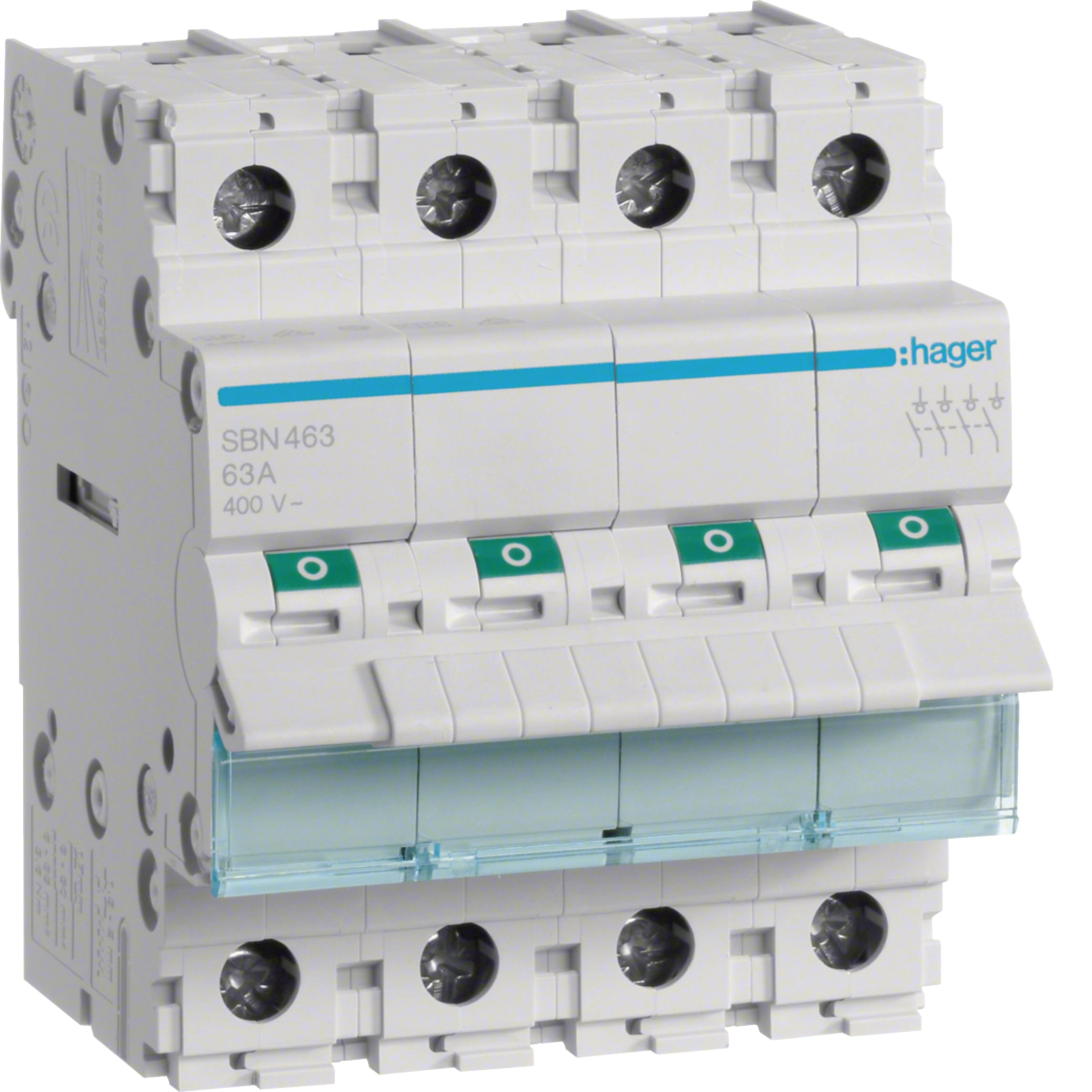

Modułowy rozłącznik izolacyjny 4P 63A 400VAC, SBN463 HAGER

Hager SBN463 to czterobiegunowy rozłącznik izolacyjny przeznaczony do ręcznego załączania, wyłączania oraz bezpiecznego odłączania obwodów elektrycznych. Aparat posiada prąd znamionowy 63 A i jest przystosowany do pracy w instalacjach o napięciu do 400 V AC.

Rozłącznik montowany jest na standardowej szynie DIN i zajmuje 4 moduły w rozdzielnicy. Czterobiegunowa konstrukcja umożliwia jednoczesne rozłączenie czterech torów prądowych, dzięki czemu produkt może być wykorzystywany jako główny rozłącznik instalacji trójfazowej.

Dane techniczne

• Producent: Hager
• Symbol: SBN463
• EAN: 3250615510235
• Rodzaj urządzenia: modułowy rozłącznik izolacyjny
• Liczba biegunów: 4
• Układ biegunów: 4P
• Liczba styków zwiernych: 4
• Liczba styków rozwiernych: 0
• Prąd znamionowy: 63 A
• Prąd znamionowy AC-21A: 63 A
• Prąd znamionowy AC-21B: 63 A
• Prąd znamionowy AC-22A: 63 A
• Prąd znamionowy AC-22B: 63 A
• Napięcie znamionowe: 400 V AC
• Częstotliwość znamionowa: 50–60 Hz
• Napięcie znamionowe izolacji Ui: 440 V
• Znamionowe napięcie udarowe Uimp: 6 kV
• Zdolność załączania zwarciowego Icm przy 415 V AC: 1,33 kA
• Znamionowy prąd krótkotrwały Icw przez 1 sekundę: 0,94 kA
• Liczba modułów: 4
• Sposób montażu: szyna DIN
• Rodzaj dolnego połączenia: Bi-Connect
• Przekrój przewodów elastycznych: 2,5–16 mm²
• Przekrój przewodów sztywnych: 2,5–25 mm²
• Moment dokręcania: 2,8 Nm
• Stopień ochrony: IP20
• Wytrzymałość mechaniczna: 60 000 cykli
• Trwałość elektryczna AC-21: 5000 cykli
• Trwałość elektryczna AC-22: 5000 cykli
• Całkowite straty mocy: 9,2 W
• Straty mocy na biegun: 2,3 W
• Zakres temperatury pracy: od −20°C do +70°C
• Temperatura przechowywania i transportu: od −40°C do +80°C
• Wysokość: 83 mm
• Szerokość: 70 mm
• Głębokość: 69 mm
• Zgodność z RoHS: tak
• Zgodność z REACh: tak.
