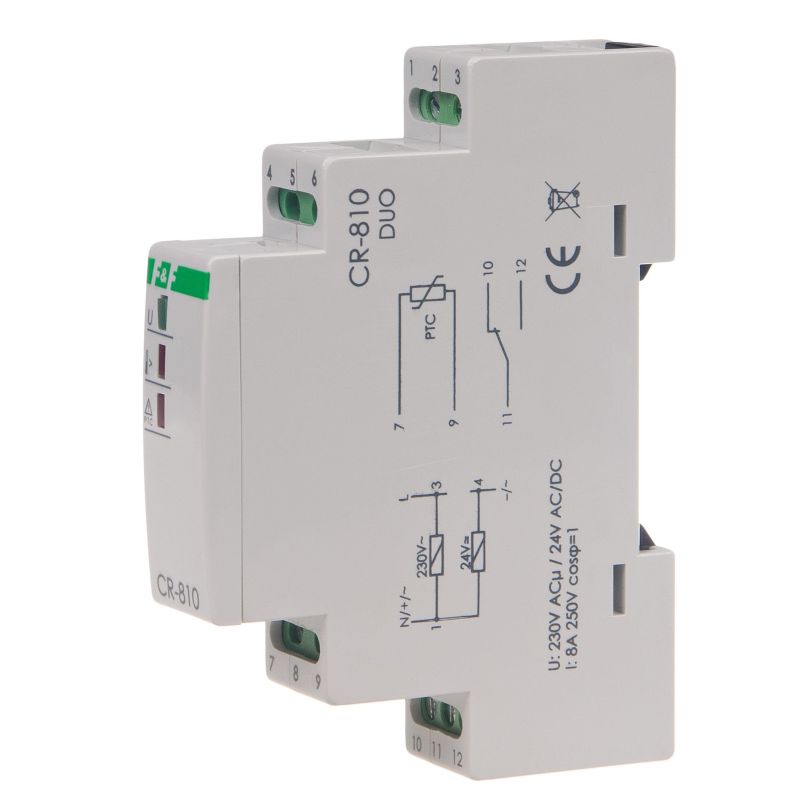

Przekaźnik rezystancyjny CR-810DUO FILIPOWSKI

Przekaźnik rezystancyjny F&F CR-810 DUO jest przeznaczony do ochrony urządzeń elektrycznych przed nadmiernym wzrostem temperatury. Współpracuje z czujnikami termistorowymi PTC, połączonymi szeregowo w liczbie od 1 do 6 sztuk. Może być stosowany m.in. do zabezpieczania silników elektrycznych, transformatorów, generatorów oraz innych urządzeń narażonych na przegrzanie.

Urządzenie kontroluje rezystancję obwodu czujników PTC. Podczas prawidłowej pracy zwarte są styki 11–12, a poprawny stan układu sygnalizuje zielona dioda LED. Wzrost temperatury przynajmniej jednego czujnika powoduje zwiększenie jego rezystancji powyżej 3000 Ω, zadziałanie przekaźnika, rozwarcie styków oraz zapalenie czerwonej diody LED.

Po obniżeniu temperatury i spadku rezystancji pętli PTC poniżej 1800 Ω układ zostaje automatycznie ponownie załączony. Przekaźnik wykrywa również zwarcie przewodów obwodu czujników – spadek rezystancji do około 70 Ω powoduje otwarcie styku wykonawczego i sygnalizację awarii.

Model CR-810 DUO może być zasilany napięciem 230 V AC lub 24 V AC/DC, co ułatwia jego zastosowanie w różnych układach sterowania i automatyki. Urządzenie zajmuje jeden moduł w rozdzielnicy i jest przeznaczone do montażu na szynie DIN 35 mm.

Najważniejsze cechy produktu

• współpraca z termistorami PTC,
• liczba czujników PTC: od 1 do 6, połączonych szeregowo,
• napięcie zasilania: 230 V AC lub 24 V AC/DC,
• konfiguracja styków: 1 × NO/NC,
• maksymalny prąd obciążenia: 16 A,
• próg zadziałania przy wzroście rezystancji: 3000 Ω,
• próg ponownego załączenia: poniżej 1800 Ω,
• wykrywanie zwarcia obwodu czujników przy około 70 Ω,
• separowany styk wykonawczy,
• sygnalizacja stanu za pomocą zielonej i czerwonej diody LED,
• pobór mocy: 0,8 W,
• zaciski śrubowe do przewodów o przekroju 2,5 mm²,
• moment dokręcania zacisków: 0,4 Nm,
• temperatura pracy: od -25°C do +50°C,
• szerokość: 1 moduł – 18 mm,
• montaż: szyna DIN 35 mm,
• stopień ochrony: IP20,

Przekaźnik CR-810 DUO sprawdzi się jako element zabezpieczający w instalacjach przemysłowych i układach automatyki, w których wymagane jest szybkie odłączenie urządzenia w przypadku przegrzania, uszkodzenia lub zwarcia obwodu czujników PTC.
