Przekaźnik kontroli poziomu cieczy dwu stanowy PZ-829, montaz na szynie DIN,styk: 2x1NO/NC 230V FILIPOWSKI

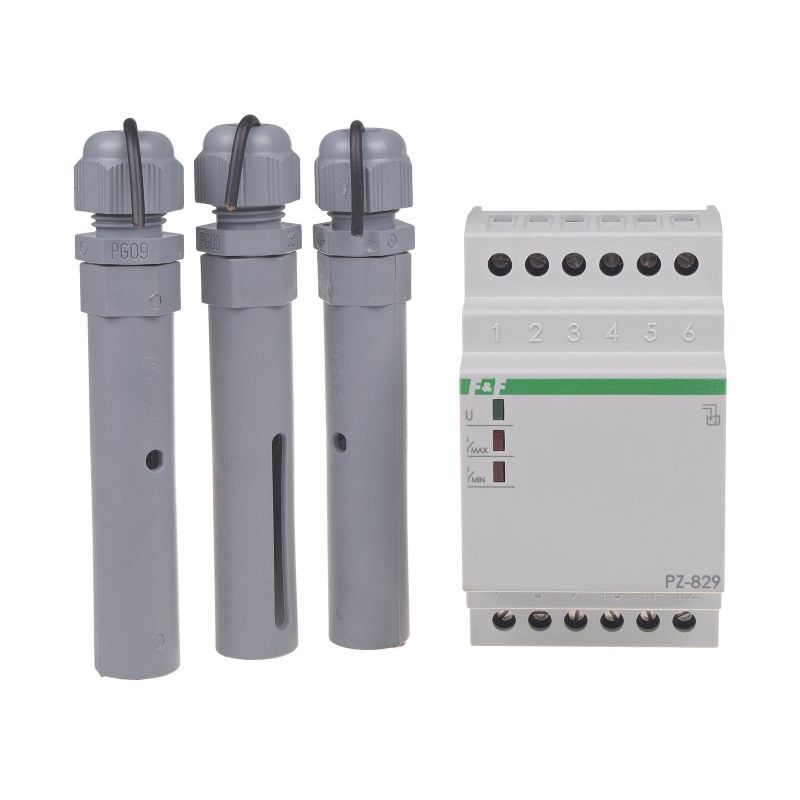

Jest przeznaczony do dwustanowej kontroli minimalnego i maksymalnego poziomu cieczy przewodzących prąd elektryczny. Urządzenie może być stosowane w zbiornikach, w których wymagane jest utrzymywanie poziomu cieczy w zakresie wyznaczonym przez użytkownika. W komplecie znajdują się trzy sondy elektrodowe PZ2.

Przekaźnik kontroluje poziom cieczy na wysokości zamontowania sond MIN, MAX oraz COM. Po obniżeniu poziomu poniżej sondy MIN następuje przełączenie odpowiedniego styku wyjściowego. Po osiągnięciu poziomu MAX przełączane są styki odpowiadające poziomom minimalnemu i maksymalnemu. Pozwala to wykorzystać urządzenie m.in. do sterowania napełnianiem lub opróżnianiem zbiornika oraz sygnalizowania osiągnięcia określonego poziomu cieczy.

Model PZ-829 posiada fabrycznie ustawioną, stałą czułość. Wyposażony jest w dwa niezależne styki przełączne NO/NC o maksymalnym obciążeniu 2 × 16 A. Zaciski przeznaczone do podłączenia sond są separowane od napięcia sieciowego za pomocą transformatora, a napięcie na wyjściach pomiarowych wynosi 6 V.

Sondy można podłączyć przewodem o maksymalnej długości 100 m, co umożliwia montaż przekaźnika w rozdzielnicy oddalonej od kontrolowanego zbiornika. Aparat zajmuje trzy moduły i jest przystosowany do montażu na standardowej szynie DIN 35 mm.

Dane techniczne

• kontrola dwóch poziomów cieczy: MIN i MAX,
• przeznaczenie do cieczy przewodzących prąd elektryczny,
• stała, fabryczna nastawa czułości,
• liczba sond w zestawie: 3 × PZ2,
• napięcie zasilania: 230 V AC,
• element wykonawczy: 2 × przekaźnik,
• konfiguracja styków: 2 × NO/NC,
• maksymalny prąd obciążenia: 2 × 16 A,
• napięcie wyjść pomiarowych: 6 V,
• opóźnienie przełączenia dla poziomu MIN: 1–2 s,
• opóźnienie przełączenia dla poziomu MAX: maksymalnie 5 s,
• zaciski sond separowane od sieci transformatorem,
• maksymalna długość przewodów sond: 100 m,
• przyłącze: zaciski śrubowe do 4 mm²,
• moment dokręcania zacisków: 0,5 Nm,
• pobór mocy: 1,1 W,
• temperatura pracy: od -25°C do +50°C,
• szerokość: 3 moduły – 52,5 mm,
• montaż: szyna DIN 35 mm,
• stopień ochrony: IP20,

Uwaga: przekaźnik PZ-829 nie jest przeznaczony do kontroli poziomu wody deszczowej. Do takiego zastosowania producent zaleca specjalną wersję PZ-829 RC-WD.
