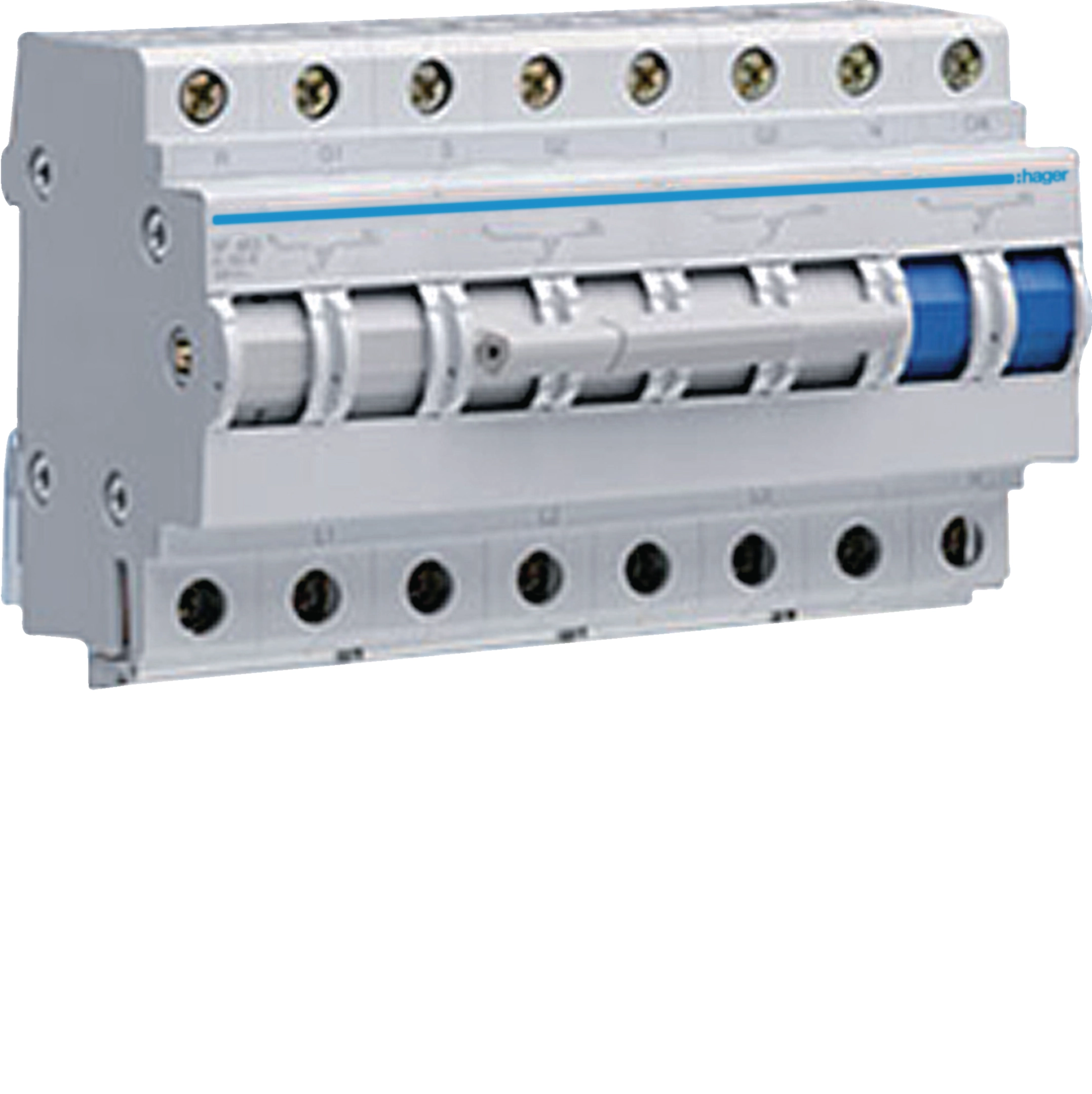

Modułowy przełącznik zasilania 3P+N I-0-II 63A 400VAC, SF463 HAGER

Hager SF463 to modułowy, ręczny przełącznik zasilania przeznaczony do przełączania czterech torów — trzech przewodów fazowych oraz przewodu neutralnego. Aparat posiada trzy pozycje pracy: I – 0 – II, dzięki czemu umożliwia wybór jednego z dwóch źródeł zasilania oraz całkowite odłączenie obwodu w pozycji środkowej.

Przełącznik charakteryzuje się prądem znamionowym 63 A oraz napięciem znamionowym 400 V AC. Jest przeznaczony do montażu na szynie DIN i zajmuje 8 modułów w rozdzielnicy. Sprawdzi się między innymi w instalacjach wykorzystujących zasilanie podstawowe i rezerwowe.

Dane techniczne

• Producent: Hager
• Symbol: SF463
• EAN: 3250615561015
• Rodzaj urządzenia: modułowy przełącznik zasilania
• Układ przełączania: I-0-II
• Liczba biegunów: 4
• Układ biegunów: 3P+N
• Prąd znamionowy: 63 A
• Napięcie znamionowe łączeniowe: 400 V AC
• Częstotliwość znamionowa: 50–60 Hz
• Napięcie znamionowe izolacji Ui: 500 V
• Znamionowe napięcie udarowe Uimp: 4 kV
• Warunkowy prąd zwarciowy z bezpiecznikami gL/gG: 6 kA
• Liczba modułów: 8
• Sposób montażu: szyna DIN
• Przekrój przewodów elastycznych: do 16 mm²
• Przekrój przewodów sztywnych: do 25 mm²
• Moment dokręcania: 2,9 Nm
• Stopień ochrony: IP20
• Wytrzymałość mechaniczna: 100 000 cykli
• Trwałość elektryczna przy obciążeniu znamionowym AC-21: 5000 cykli
• Całkowite straty mocy: 7,2 W
• Zakres temperatury pracy: od −25°C do +50°C
• Temperatura przechowywania i transportu: od −40°C do +80°C
• Wysokość: 90 mm
• Szerokość: 143 mm
• Głębokość: 72 mm
• Zgodność z RoHS: tak.
