ogranicznik mocy do współpracy z przekształtnikami prądu, montaż na szynie DIN

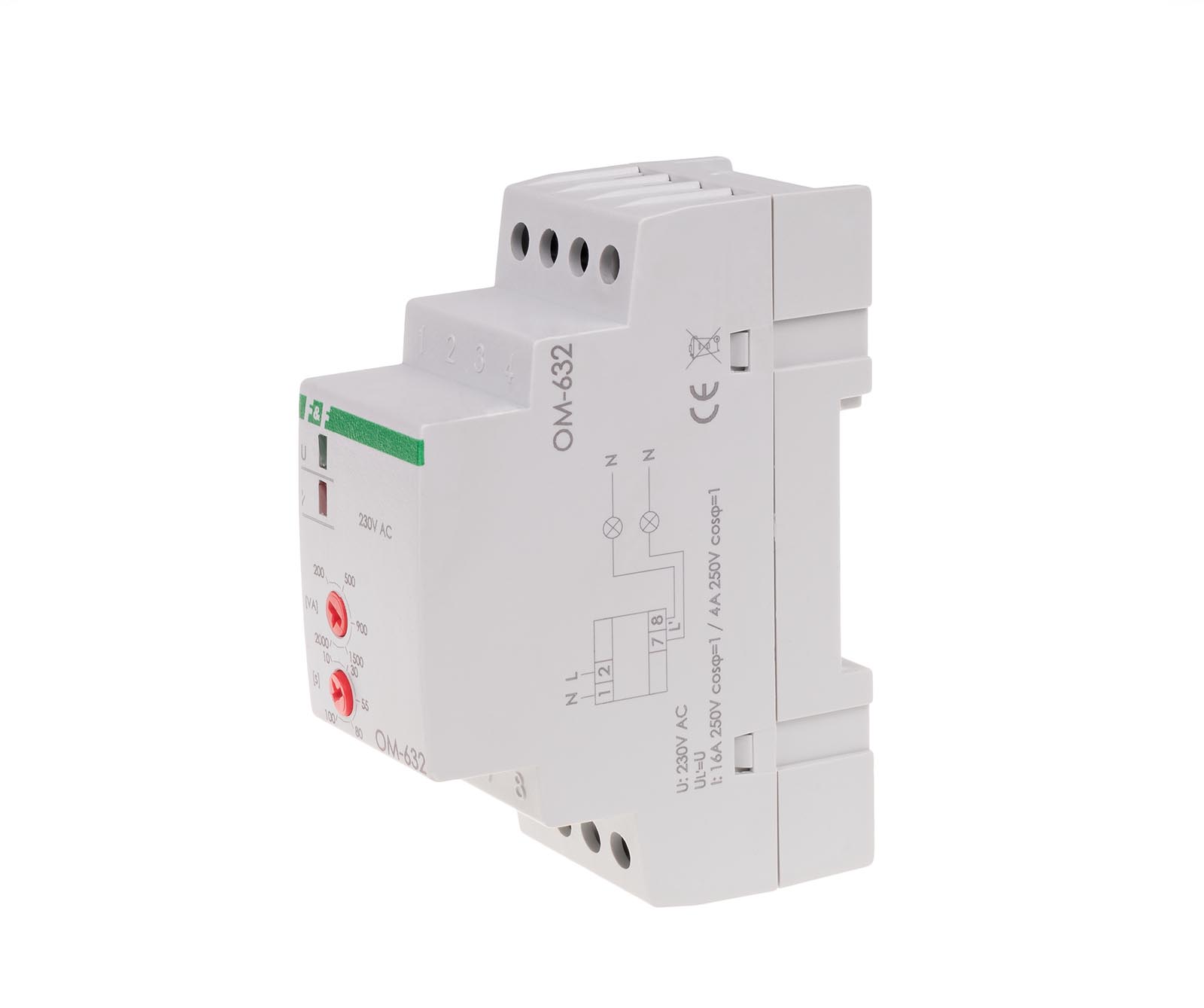

Ogranicznik mocy OM-632 to urządzenie, które chroni instalację elektryczną przed przeciążeniem poprzez kontrolę poboru mocy. Po przekroczeniu ustawionego progu, odcina zasilanie odbiornika, a następnie automatycznie je przywraca po ustalonym czasie. Dzięki regulowanemu zakresowi czasu powrotu (1 ÷ 100 s) i opóźnieniu działania (1 ÷ 2 s), sprawdza się zarówno w instalacjach domowych, jak i przemysłowych. Jest kompatybilny z obwodami zawierającymi nowoczesne źródła światła i transformatory elektroniczne.

Dane techniczne

• Typ: ogranicznik mocy
• Model: OM-632
• Prąd znamionowy (AC-1): 16 A
• Konfiguracja styku: 1 × NO (zwierny)
• Zakres ograniczenia mocy: 200 ÷ 2000 VA
• Próg powrotu (histereza): ok. 2 %
• Opóźnienie zadziałania: 1 ÷ 2 s
• Czas powrotu zasilania: 10 ÷ 100 s (ustawialny)
• Pobór mocy w stanie czuwania: ok. 0,8 W
• Napięcie zasilania: 230 V AC, 50 Hz
• Montaż: na szynie DIN 35 mm
• Szerokość: 2 moduły DIN
• Głębokość zabudowy: ok. 65 mm
• Zaciski: do przewodów o przekroju do 4,0 mm²
• Moment dokręcania zacisków: 0,5 Nm
• Stopień ochrony: IP20
• Zakres temperatur pracy: –25 °C ÷ +50 °C
• Zastosowania: współpraca z obwodami z konwerterami (LED, transformatory elektroniczne, świetlówki kompaktowe)

FAQ

Jak działa OM-632?
Po przekroczeniu ustawionego progu poboru mocy, urządzenie po krótkim opóźnieniu (1–2 s) odcina zasilanie. Po ustalonym czasie (10–100 s) przywraca napięcie i ponownie kontroluje obwód.

Dlaczego jest stosowane opóźnienie działania?
Aby uniknąć wyłączeń spowodowanych chwilowymi skokami poboru mocy, np. podczas rozruchu urządzeń.

Gdzie najlepiej go stosować?
W instalacjach domowych, komercyjnych i przemysłowych, szczególnie tam, gdzie ważne jest zabezpieczenie przed przeciążeniem i kontrola poboru mocy.
