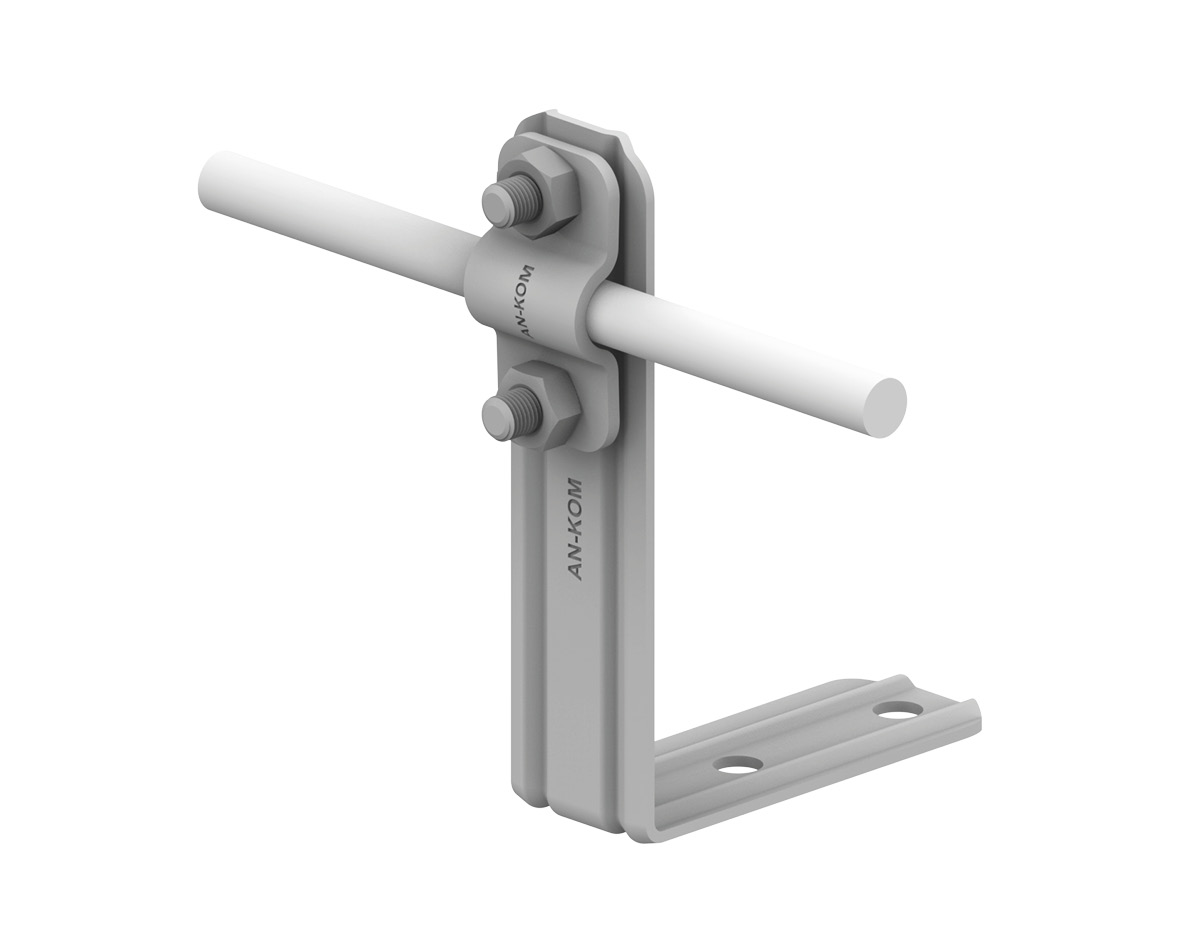

AN-09R/OG/-N Uchwyt kątowy skręcony H=10cm Z-zagięcie /OG/ TYP AN-09R/OG/-N

Kompaktowy uchwyt dachowy typu „R”, przeznaczony do montażu przewodów odgromowych przy pokryciach takich jak gont, blacha lub papa. Dzięki konstrukcji z elementem „Z” i śrubą zapewnia stabilne prowadzenie przewodu Ø 8 mm w niewielkiej odległości od powierzchni dachu, minimalizując wizualny efekt odstępu. Wykonany ze stali z powłoką OG, łączy elegancję z wytrzymałością, stanowiąc estetyczne i trwałe rozwiązanie mocujące w instalacjach odgromowych.

Dane techniczne

• Symbol / typ: C192584 – AN-09R/OG/-N
• Wersja materiałowa: stal z powłoką OG
• Wysokość całkowita (H): 104 mm
• Wysokość montażowa (Hd): 70 mm
• Średnica przewodu: Ø 8 mm
• Konstrukcja / typ montażu: uchwyt typu „Z”, z mocowaniem śrubowym
• Przeznaczenie: prowadzenie przewodów odgromowych blisko powierzchni dachu, przy pokryciach gontowych, blaszanych, papowych

FAQ

Do czego służy uchwyt AN-09R/OG/-N?
Umożliwia prowadzenie przewodów odgromowych bardzo blisko powierzchni dachu, przy jednoczesnym zachowaniu bezpiecznego odstępu od pokrycia.

Jaką wysokość ma uchwyt?
Całkowita wysokość to 96 mm, a część montażowa nad dachem to 70 mm.

Z jakiego materiału jest wykonany?
Ze stali z powłoką OG, nadającą mu odporność na korozję i czynniki atmosferyczne.

Jak wygląda sposób montażu?
Montaż odbywa się za pomocą śruby w konstrukcji typu „Z”, mocując uchwyt do powierzchni dachu.

Czy nadaje się do zastosowań na dachach różnego typu?
Tak — jest stosowany na dachach pokrytych gontem, blachą lub papą, gdzie potrzebne jest prowadzenie przewodu w płaszczyźnie blisko powierzchni dachu.
