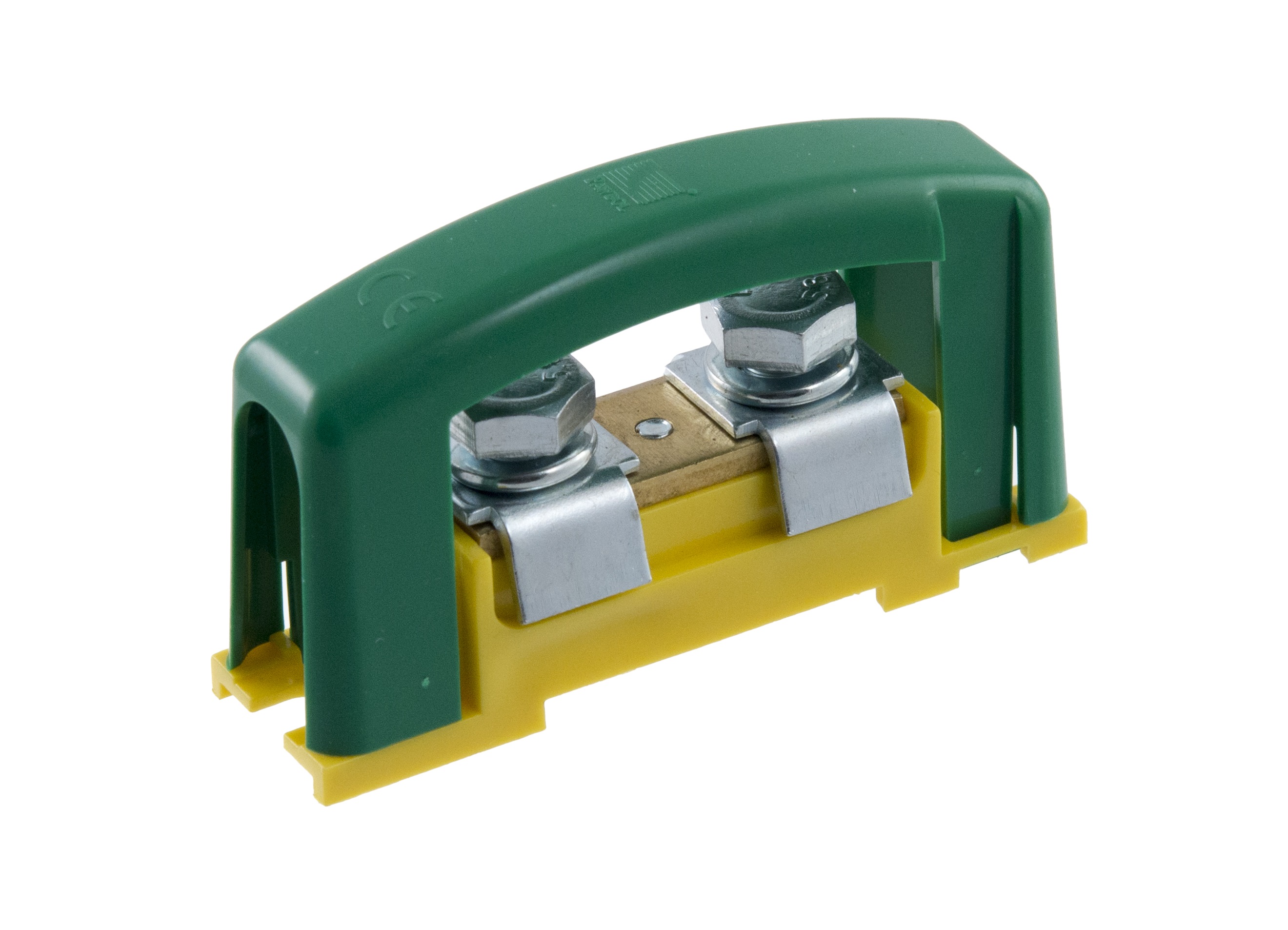

Zacisk ochronny ZO 1x25, 4x10 Ż/Z, żółto-zielony z pokrywą

to niezawodne rozwiązanie do uporządkowanego i bezpiecznego przyłączenia przewodów neutralnych i ochronnych w rozdzielnicach oraz szafach elektrycznych. Montowany na standardową szynę TH-35 lub śrubowo na panelu, zapewnia utrzymanie porządku w instalacji i zgodność ze standardami oznaczeń ochronnych przewodów. Dzięki kompaktowej konstrukcji i pokrywie zwiększającej ochronę, stanowi funkcjonalny element każdej rozdzielnicy — świetny zarówno do zastosowań domowych, jak i przemysłowych.

Dane techniczne

• Typ: zacisk ochronny 1×25 mm² + 4×10 mm²
• Kolor: żółto-zielony
• Montaż: na szynę TH-35 lub śrubowo na panel
• Szerokość: 22 mm
• Wysokość: 46 mm
• Głębokość: 81 mm
• Liczba biegunów: 1
• Łączna liczba podłączeń: 5
• Przekrój przewodu linkowego / wielożyłowego: 10 … 25 mm²
• Prąd znamionowy: 100 A
• Napięcie znamionowe: 400 V
• Rodzaj połączenia: śrubowe
• Osłona izolacyjna przed dotykiem: tak

FAQ

Jaką rolę pełni ten zacisk w instalacji?
Zacisk służy do bezpiecznego i czytelnego przyłączenia przewodu ochronnego (PE) lub przewodu neutralnego (N) w szafie rozdzielczej, umożliwiając łatwe rozgałęzienie obwodów przy zachowaniu standardowego kodowania kolorystycznego (żółto-zielony).

Czy konstrukcja pozwala na montaż kilku przewodów?
Tak — jeden tor zacisku obsługuje przewód o przekroju do 25 mm² oraz dodatkowo cztery przewody po 10 mm², co sprawia, że jest bardzo wygodny do rozdzielnic z wieloma obwodami.

Na co zwrócić uwagę przy montażu?
Należy upewnić się, że wybrana szyna TH-35 lub panel montażowy posiada odpowiednie miejsce montażowe, przewiercone otwory lub utworzoną wnękę. Poza tym warto zadbać o dobrą jakość połączeń śrubowych i zgodność oznaczeń przewodów ochronnych.

Czy zacisk nadaje się do instalacji w warunkach przemysłowych?
Tak — posiada wysoką wytrzymałość prądową (ok. 100 A), co pozwala na jego zastosowanie także w bardziej wymagających instalacjach przemysłowych. Jednak w warunkach narażonych na wilgoć lub ekstremalne warunki należy sprawdzić wymagania dla stopnia ochrony obudowy.
