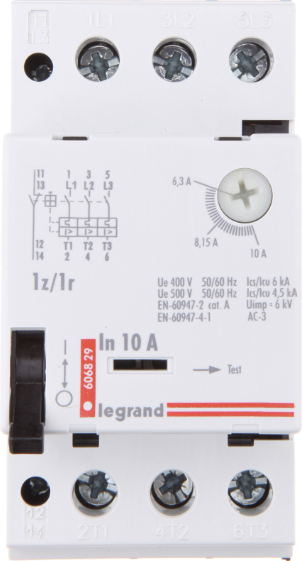

Aparat przeznaczony do zabezpieczania silników elektrycznych przed przeciążeniem oraz zwarciem. Urządzenie wyposażone jest w wyzwalacz termiczny i elektromagnetyczny, które zapewniają szybkie odłączenie zasilania w przypadku nieprawidłowych warunków pracy silnika, chroniąc instalację oraz podłączone urządzenia.

Regulowany zakres nastawy prądu 6,3–10 A pozwala dopasować parametry zabezpieczenia do mocy chronionego silnika. Wyłącznik posiada zintegrowane styki pomocnicze 1NO + 1NC (1Z/1R), które umożliwiają sygnalizację stanu pracy lub integrację z układami sterowania i automatyki. Urządzenie może również pełnić funkcję ręcznego załączania i wyłączania silnika w instalacjach przemysłowych i rozdzielnicach elektrycznych.

Dane techniczne

• Producent: Legrand

• Seria: M250

• Numer katalogowy: 606829

• EAN: 3245066068299

• Typ produktu: wyłącznik silnikowy

• Zakres nastawy prądu: 6,3 – 10 A

• Prąd znamionowy (Iu): 10 A

• Liczba biegunów: 3

• Styki pomocnicze: 1 NO + 1 NC (1Z/1R)

• Rodzaj wyzwalacza: termiczno-magnetyczny

• Prąd zadziałania wyzwalacza zwarciowego: ok. 140 A

• Znamionowa moc pracy AC-3 (400 V): 4 kW

• Znamionowa moc pracy AC-3 (230 V): 2,5 kW

• Znamionowa zwarciowa zdolność łączeniowa: 6 kA

• Rodzaj przyłącza: zaciski śrubowe

• Stopień ochrony: IP3X

• Montaż: szyna DIN TH35
