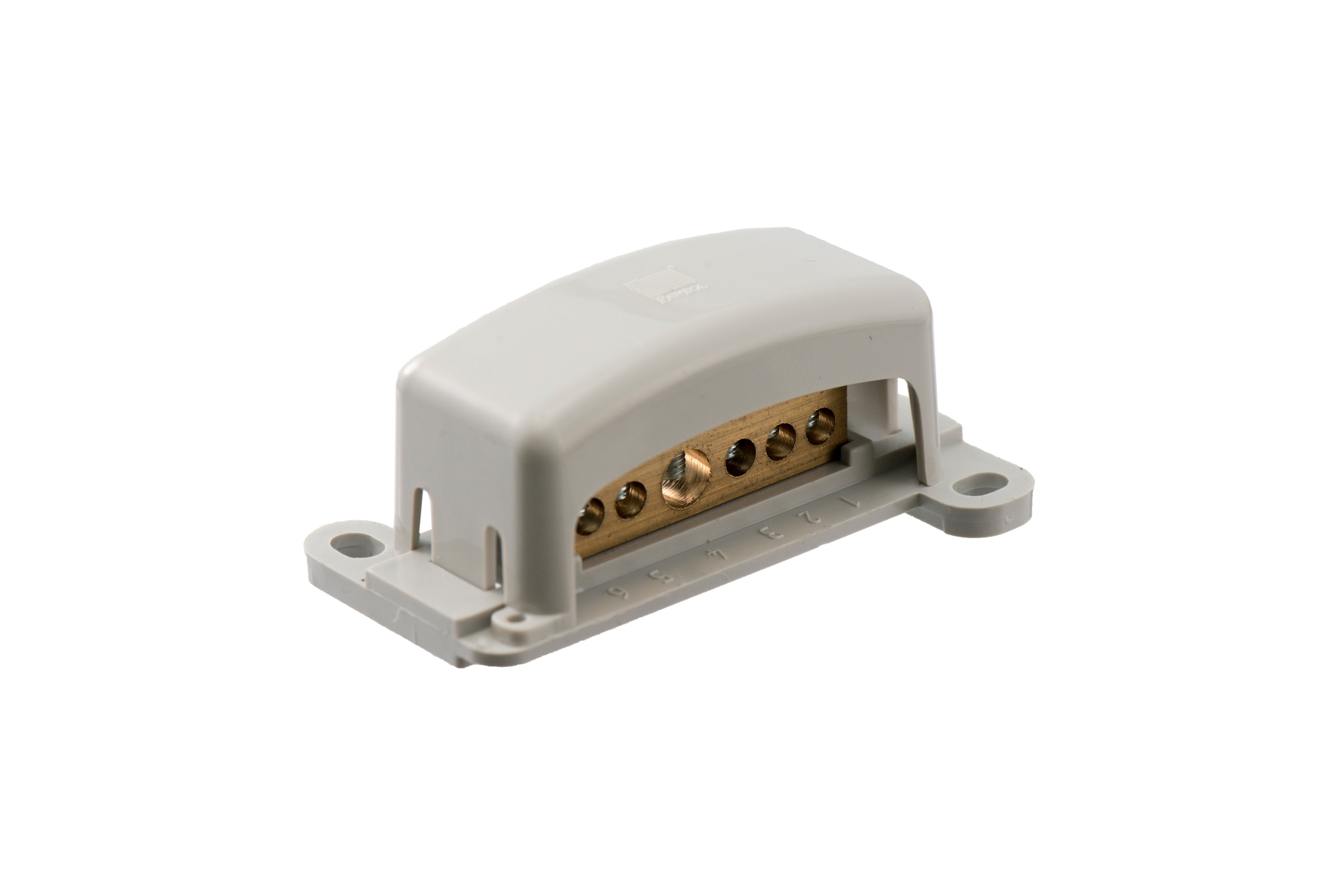

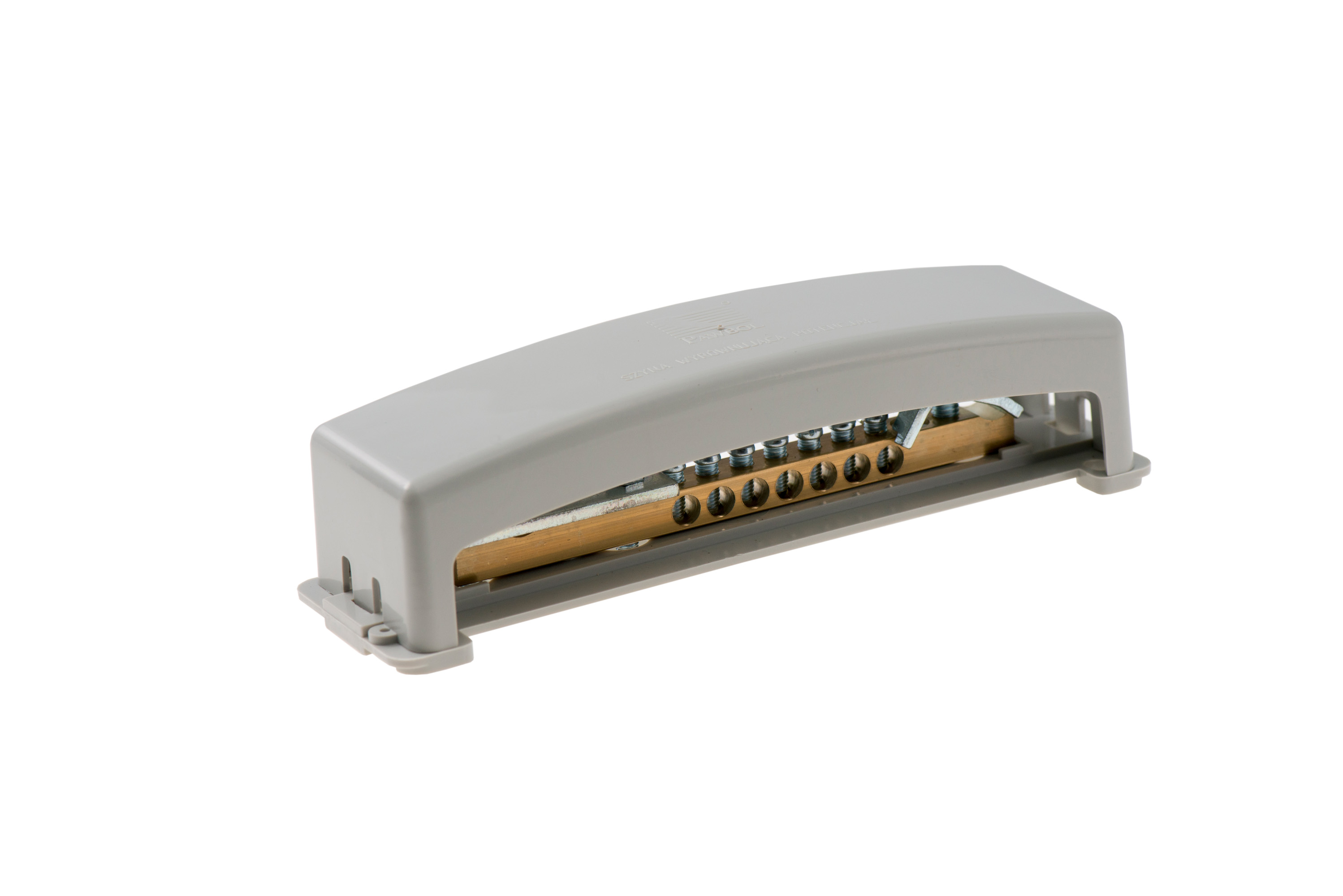

Szyna wyrównująca potencjał SWP, zaciski: bednarka, 30mm+1x50mm2+7x16mm2; E.4104, PAWBOL

Solidne i wszechstronne rozwiązanie umożliwiające wyrównanie potencjałów w instalacjach elektrycznych. Dzięki konfiguracji pozwalającej na podłączenie siedmiu przewodów o przekroju 16 mm² oraz jednego przewodu o przekroju 50 mm², urządzenie pozycjonuje się jako niezawodny element w szafach rozdzielczych, systemach ochrony odgromowej oraz instalacjach o wyższym obciążeniu. Wykonana z miedzi i mosiądzu, bez izolatora, w konstrukcji stałej z pokrywą — co upraszcza montaż i zwiększa bezpieczeństwo użytkowania.

Dane techniczne

Typ: szyna wyrównawcza potencjałów
Model: E.4104
Konfiguracja przewodów: 7×16 mm² + 1×50 mm²
Materiał szyny zaciskowej: miedź (nieobrabiana powierzchnia)
Materiał zacisków: mosiądz
Izolator: brak
Rodzaj konstrukcji: budowa stała, z pokrywą
Stopień ochrony: IP20
Wymiary: długość 176 mm, szerokość 52 mm, wysokość 52 mm

FAQ

Do czego służy ta szyna wyrównawcza?
Umożliwia bezpieczne połączenie głównej uziemiającej przewodów (np. 50 mm²) z wieloma obwodami pomocniczymi (7×16 mm²), co pomaga w wyrównaniu potencjałów i minimalizacji ryzyka przepięć lub różnic napięć w instalacji.

Gdzie najczęściej się ją stosuje?
W szafach rozdzielczych budynków, na granicy strefy ochrony odgromowej, w systemach uziemień, w instalacjach przemysłowych lub w miejscach, gdzie konieczne jest połączenie uziemienia głównego z kilkoma mniejszymi przewodami wyrównawczymi.

Dlaczego brak izolatora?
Brak izolatora wskazuje, że szyna jest przeznaczona do montażu w miejscu przewodzącym, gdzie wymagane jest bezpośrednie połączenie elementów metalowych bez izolacji — zazwyczaj w ramach uziemienia lub wyrównania potencjału.

Jak dobrać przewody do tej szyny?
W konfiguracji przewidziano jeden przewód o przekroju 50 mm² oraz siedem przewodów pomocniczych o przekroju 16 mm². Takie zestawienie daje dużą elastyczność i umożliwia rozszerzenie systemu wyrównania.

Czy nadaje się do instalacji o wysokim obciążeniu?
Tak — dzięki możliwości pracy z przewodem 50 mm² oraz solidnej konstrukcji (miedź, mosiądz), szyna sprawdzi się w bardziej wymagających instalacjach, gdzie prąd wyrównawczy lub uziemiający może być znaczny.
