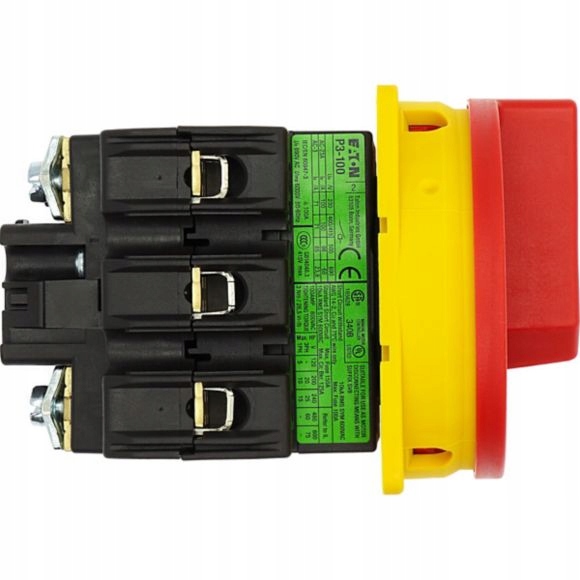

Profesjonalny, trójbiegunowy wyłącznik główny przeznaczony do bezpiecznego odłączania zasilania w instalacjach przemysłowych oraz rozdzielnicach niskiego napięcia.

Urządzenie umożliwia pewne i widoczne odcięcie obwodu pod obciążeniem do 50 kW, co czyni je idealnym rozwiązaniem jako główny rozłącznik maszyn, linii technologicznych oraz instalacji trójfazowych.

Dane techniczne

• Producent: Eaton

• Model: P3-100/EA/SVB/HI11

• Seria: P3

• Typ aparatu: Rozłącznik izolacyjny / wyłącznik główny

• Liczba biegunów: 3 (3P)

• Rodzaj sterowania: Pokrętło obrotowe ON/OFF

• Kolor rękojeści: Czerwona z żółtym pierścieniem (funkcja bezpieczeństwa)

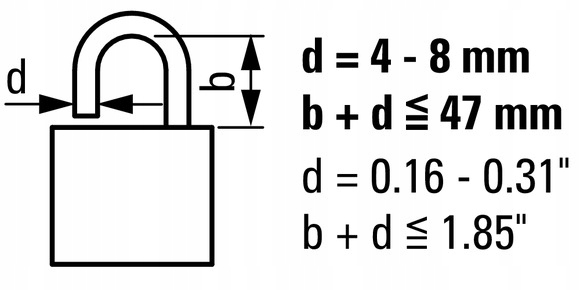

• Możliwość blokady: Tak, blokada w pozycji OFF

• Montaż: Do wbudowania w rozdzielnicy (montaż tablicowy)

• Stopień ochrony od frontu: IP65

Parametry elektryczne

• Znamionowy prąd ciągły Iu: 100 A

• Znamionowe napięcie pracy Ue: do 690 V AC

• Znamionowa moc łączeniowa (AC-23A, 400 V): 50 kW

• Zdolność łączeniowa przy 400 V: do 55 kW

• Znamionowy prąd warunkowy zwarciowy: 10 kA

• Znamionowe napięcie izolacji Ui: 690 V

• Znamionowe napięcie udarowe Uimp: 6 kV

• Kategoria użytkowania: AC-23A

• Częstotliwość znamionowa: 50/60 Hz

Styki pomocnicze

• Liczba styków pomocniczych: 1 NO + 1 NC

• Funkcja styków pomocniczych: sygnalizacja pozycji rozłącznika

Parametry mechaniczne

• Rodzaj przyłącza obwodu głównego: Zaciski śrubowe

• Przekrój podłączanych przewodów: do 50 mm² (w zależności od typu przewodu)

• Moment dokręcania zacisków: zgodnie z dokumentacją producenta

• Trwałość mechaniczna: wysoka, przystosowana do pracy przemysłowej

• Wymiary orientacyjne (wys. × szer. × gł.): ok. 90 × 90 × 130 mm

• Masa: ok. 0,5 kg

• Temperatura pracy: od -25°C do +55°C
