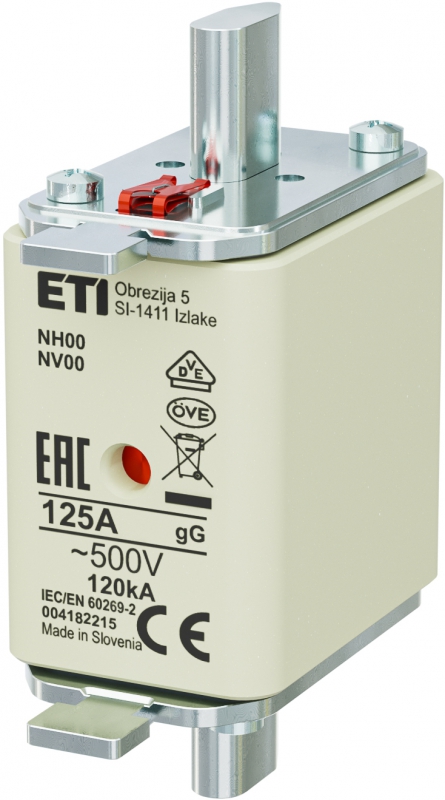

NH00/WT-00 gG 125A/500V Wkładka topikowa przemysłowa zwłoczna

Wkładki topikowe ETI NH00 gG to wysokiej klasy zabezpieczenia dla instalacji niskiego napięcia w wersji przemysłowej, zaprojektowane do pracy w wymagających warunkach. Dzięki pełnej charakterystyce ochronnej (gG) oraz konstrukcji zwłocznej zapewniają skuteczne zabezpieczenie zarówno przed przeciążeniem, jak i zwarciem. Seria dostępna jest w szerokim zakresie prądów znamionowych — od 6 A aż do 100 A — co umożliwia precyzyjny dobór wkładki do konkretnej aplikacji, czy to w sterowaniu, automatyce, obwodach zasilających, czy liniach przemysłowych.

Dane techniczne

• Producent: ETI Polam Sp. z o.o.
• Typ: NH00 gG (zwłoczna)
• Zakres prądów znamionowych (In): 6 A /10 A/ 20 A / 35 A / 50 A / 125 A
• Napięcie znamionowe: 500 V AC
• Charakterystyka: gG – ochrona ogólna (przeciążenie i zwarcie)
• Rodzaj działania: zwłoczny (wolniejsza reakcja na krótkotrwałe przeciążenia)
• Zdolność zwarciowa: do 120 kA
• Materiał korpusu: ceramika wysokotemperaturowa
• Wskaźnik zadziałania: wbudowany (łatwa identyfikacja przepalenia)
• Typ montażu: do podstaw bezpiecznikowych NH00
• Zastosowanie: rozdzielnice przemysłowe, układy zasilania, silniki, transformatory, obwody mocy
• Normy: IEC 60269-1, IEC 60269-2

FAQ

Do czego służy wkładka topikowa NH00 gG?
Chroni przewody, urządzenia i aparaturę przed skutkami przeciążenia i zwarcia, zapewniając bezpieczne przerwanie obwodu w razie awarii.

Jak dobrać właściwy wariant prądowy?
Dobierz wartość prądu znamionowego w zależności od obciążenia:

• 6 A – obwody sterujące, oświetlenie, małe układy,
• 10 A – obwody sterowania, automatyki i sygnalizacji,
• 20 A – obwody pomocnicze i zasilające,
• 35 A – urządzenia o umiarkowanym poborze mocy,
• 50 A – główne linie zasilające lub rozdzielnice,
• 125 A – obwody dużych silników, transformatorów lub systemów zasilania.

Czy wkładki NH00 są zwłoczne?
Tak, mają charakterystykę zwłoczną gG, co oznacza, że tolerują krótkie przeciążenia – idealne do obwodów z dużym prądem rozruchowym.

Czy posiadają wskaźnik zadziałania?
Tak, każda wkładka wyposażona jest w czytelny wskaźnik informujący o przepaleniu.

Czy można stosować je w rozdzielnicach niskiego napięcia?
Tak, są w pełni przystosowane do rozdzielnic i instalacji NN w przemyśle i energetyce
