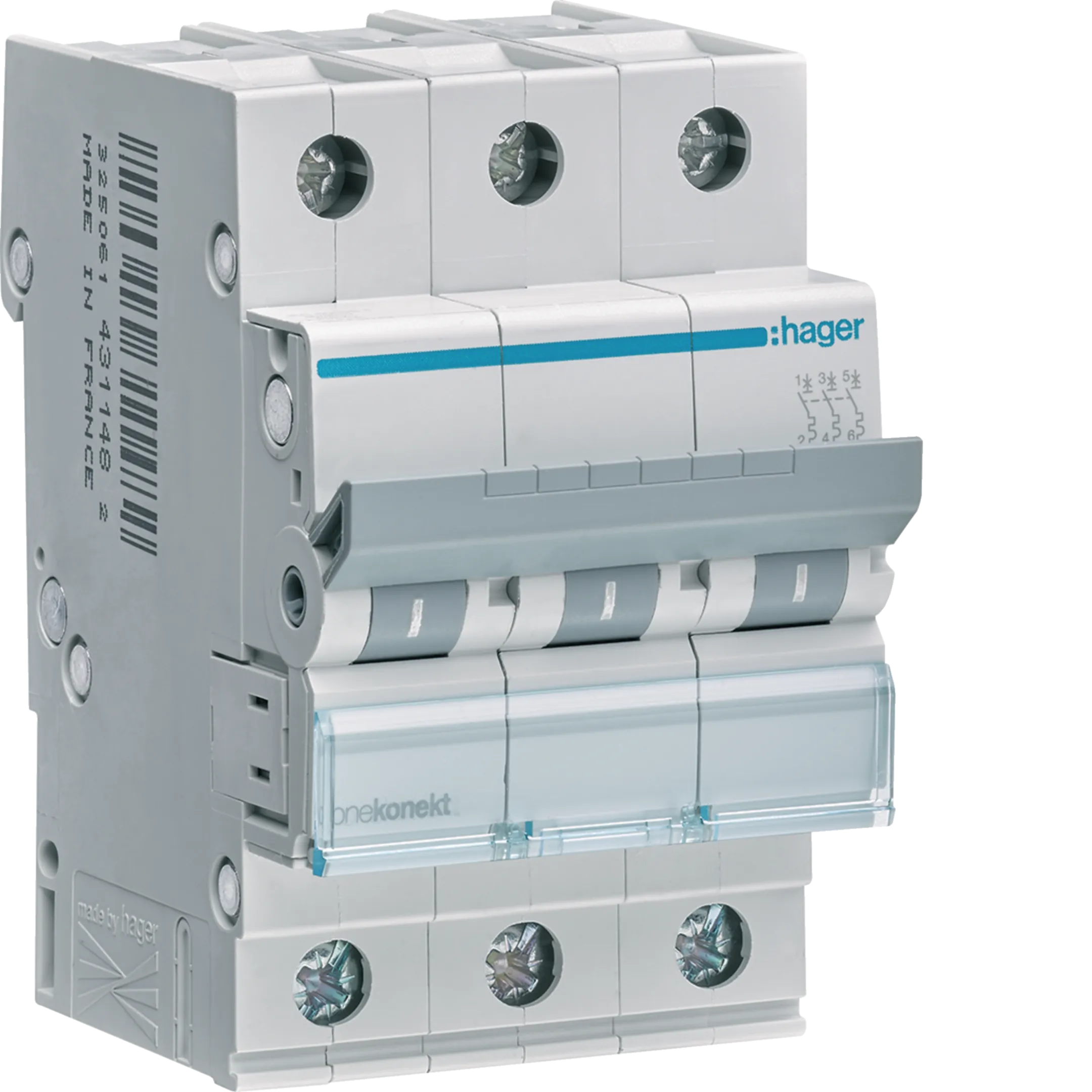

MCB Wyłącznik nadprądowy Icn=6000A 3P C 63A

Trójbiegunowe urządzenie zabezpieczające, zaprojektowane dla instalacji trójfazowych wymagających solidnej ochrony. Dzięki charakterystyce C skutecznie reaguje przy umiarkowanych prądach rozruchu, co czyni go odpowiednim dla obwodów z urządzeniami indukcyjnymi. Zdolność zwarciowa 6 kA zapewnia bezpieczeństwo w typowych warunkach pracy. Kompaktowa konstrukcja pozwala na łatwą integrację w rozdzielnicach, a możliwość doposażenia w akcesoria (np. styki pomocnicze) zwiększa elastyczność stosowania w różnorodnych układach.

Dane techniczne:

• Typ: wyłącznik nadprądowy
• Producent: Hager, seria MCN310E
• Liczba biegunów: 3P (trzy bieguny)
• Charakterystyka wyzwalania: C
• Zdolność zwarciowa (Icn): 6 kA

• Dostępne prądy znamionowe (In): według wariantu:

  10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A

• Napięcie robocze znamionowe: 230 / 400 V AC
• Częstotliwość: 50-60 Hz
• Napięcie izolacji (Ui): ok. 500 V
• Napięcie udarowe wytrzymywane (Uimp): ok. 4 kV
• Stopień ochrony: IP20
• Montaż: na standardowej szynie DIN 35 mm
• Połączenia elektryczne: zaciski śrubowe
• Przekrój przewodów: typowo 1…25 mm² w zależności od wersji i przewodu
• Zakres temperatury pracy: –25 °C … +60 °C

FAQ

Do jakich instalacji nadaje się MCN310E?
Sprawdzi się w trójfazowych instalacjach elektrycznych, np. do zabezpieczania obwodów trójfazowych silników, urządzeń przemysłowych, układów zasilania.

Co oznacza charakterystyka C?
Charakterystyka C umożliwia tolerowanie krótkotrwałych prądów rozruchowych (wyższych niż w charakterystyce B), ale zabezpiecza przed przeciążeniami i zwarciami w normalnej pracy.

Jak dużego zwarcia może przerwać?
Wyłącznik ma zdolność zwarciową 6 kA, co oznacza, że może bezpiecznie przerwać prąd zwarciowy o tej wartości.

Jakie przewody mogę zastosować?
Dla przewodów sztywnych dopuszczalne przekroje to 1 do 35 mm², a dla przewodów elastycznych 1 do 25 mm².
