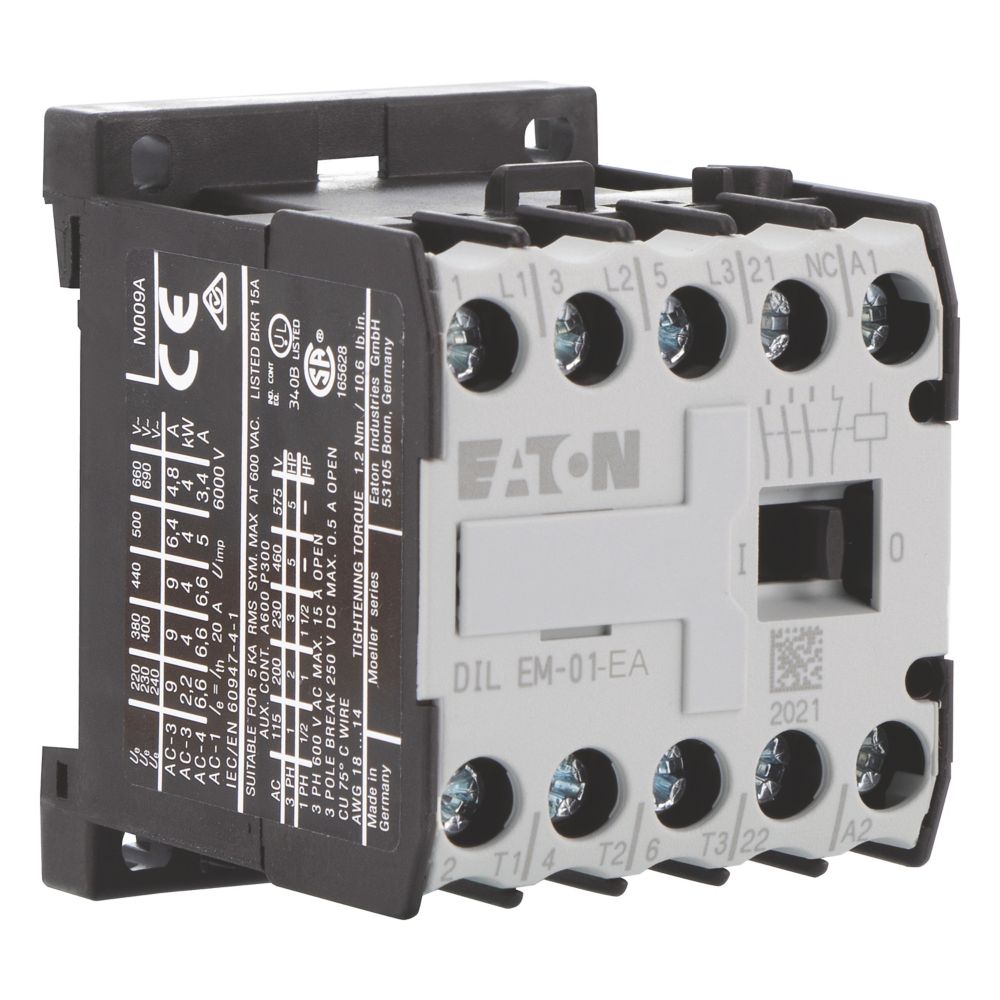

DILEM-01 Stycznik miniaturowy, 4kW/400V, sterowanie 230VAC

Kompaktowe i wydajne urządzenie do sterowania obwodami trójfazowymi. Dzięki swojej konstrukcji i wysokiej elastyczności jest idealny do instalacji automatyki, sterowników PLC, systemów grzewczych czy pomp. Jego charakterystyka AC-3 pozwala na skuteczne przełączanie obciążeń indukcyjnych, a obecność styku pomocniczego NO/NC (0Z/1R) umożliwia łatwą integrację z układami sygnalizacji lub sterowania. Stycznik dostępny jest w trzech wariantach napięcia cewki: 230 V AC, 24 V AC oraz 24 V DC, co pozwala dopasować go do różnych systemów sterowania i instalacji.

Dane techniczne

• Typ urządzenia: stycznik miniaturowy, 3-biegunowy
• Prąd znamionowy obciążenia (AC-3): 9 A
• Moc obciążenia: 4 kW przy 400 V
• Liczba styków pomocniczych: 0Z / 1R (0 styku zwiernego + 1 styk rozwierny)
• Napięcie izolacji (Ui): 690 V
• Kategoria pracy: AC-3 (sterowanie obciążeń indukcyjnych)
• Stopień ochrony: IP20
• Montaż: zaciski śrubowe, montaż na szynie DIN
• Zakres temperatur pracy: od –25 °C do +50/+55 °C
• Trwałość mechaniczna / elektryczna: zaprojektowany na wiele cykli pracy

Warianty napięcia:

230 V AC — typowy wariant do sterowania z sieci przemiennej

24 V AC — wersja niskonapięciowa, dobra do układów sterowania automatyki

24 V DC — wariant do systemów sterowania napięciem stałym, np. w instalacjach PLC lub automatyki przemysłowej

Wszystkie warianty mają identyczną konstrukcję mechaniczną i parametry związane z prądem obciążenia — różnica dotyczy jedynie napięcia sterującego cewki.

FAQ

Czy można zamienić wersje między napięciami?

Nie — każda wersja ma cewkę dostosowaną do konkretnego napięcia i nie powinna być używana w innym napięciu niż wskazanym.

Czy nadaje się do dużych maszyn?

Może być stosowany w urządzeniach o mocy zgodnej z danymi (9 A / 4 kW), ale do maszyn o dużym prądzie rozruchowym warto rozważyć większy stycznik lub zastosować wariant o charakterystyce D.
