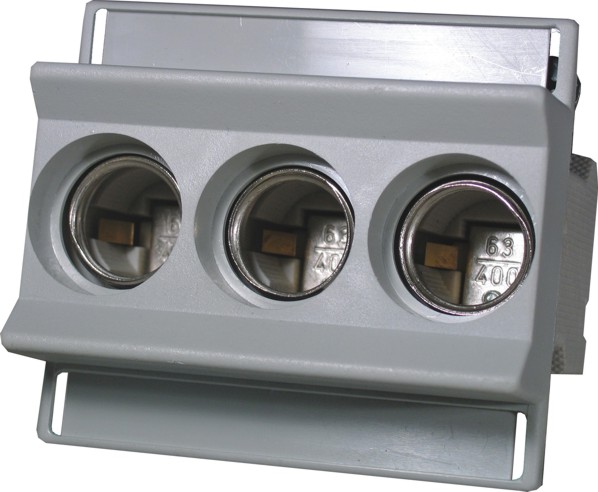

D02V/3-K E18 Gniazdo bezpiecznikowe (3p) D0 tablicowe

Profesjonalne rozwiązanie przeznaczone do bezpiecznego montażu wkładek topikowych systemu D0 (rozmiar D02). Dostępne jest w dwóch wersjach montażowych — tablicowej oraz na szynę TH35 — co pozwala na łatwe dopasowanie do rodzaju rozdzielnicy lub szafy sterowniczej.
Trójbiegunowa konstrukcja umożliwia jednoczesne zabezpieczenie obwodów trójfazowych o napięciu do 400 V AC i prądzie do 63 A. Solidna obudowa z niepalnego tworzywa, precyzyjne zaciski śrubowe oraz wysoka odporność termiczna zapewniają niezawodność, bezpieczeństwo i trwałość nawet w wymagających warunkach przemysłowych.

Dane techniczne

• Producent: ETI Polam Sp. z o.o.
• Model / Typ: D02V/3-K E18
• Rodzaj produktu: gniazdo bezpiecznikowe 3-biegunowe (D0 / D02)
• Warianty montażu:
  • Tablicowe (panelowe) – montaż na płycie lub w obudowie,
  • Na szynę TH35 (DIN) – szybki montaż w rozdzielnicy modułowej.
• Przeznaczenie: dla wkładek topikowych systemu D0 (D02 gG do 63 A)
• Maksymalny prąd znamionowy: 63 A
• Napięcie znamionowe: 400 V AC / 250 V DC
• Liczba biegunów: 3 (P)
• Charakterystyka: do zabezpieczenia obwodów trójfazowych i jednofazowych
• Zaciski przyłączeniowe: śrubowe, z zabezpieczeniem przed poluzowaniem
• Materiał obudowy: samogasnące tworzywo izolacyjne (klasa V0)
• Stopień ochrony: IP20
• Kolor obudowy: biało-szary
• Zgodność z normami: DIN EN 60269-1, DIN EN 60269-3

• Temperatura pracy: od –25 °C do +50 °C



  FAQ



  Czym różni się wersja tablicowa od montowanej na szynie TH35?
  Wersja tablicowa jest przeznaczona do montażu w panelach i obudowach (np. w szafach sterowniczych), natomiast wersja TH35 montowana jest bezpośrednio w rozdzielnicach modułowych na standardowej szynie DIN.

  Czy gniazdo można stosować w instalacjach trójfazowych?
  Tak, konstrukcja 3-biegunowa umożliwia równoczesne zabezpieczenie trzech faz w systemie 400 V AC.

  Czy nadaje się do zastosowań przemysłowych?
  Tak, dzięki solidnej budowie, odporności termicznej i dużej zdolności prądowej, gniazdo jest powszechnie stosowane zarówno w budynkach komercyjnych, jak i w przemyśle.

  Czy można wymieniać wkładki bez odłączania napięcia?
  Nie. Dla bezpieczeństwa wymiana wkładek powinna być wykonywana przy odłączonym napięciu i przez osobę posiadającą odpowiednie uprawnienia.
