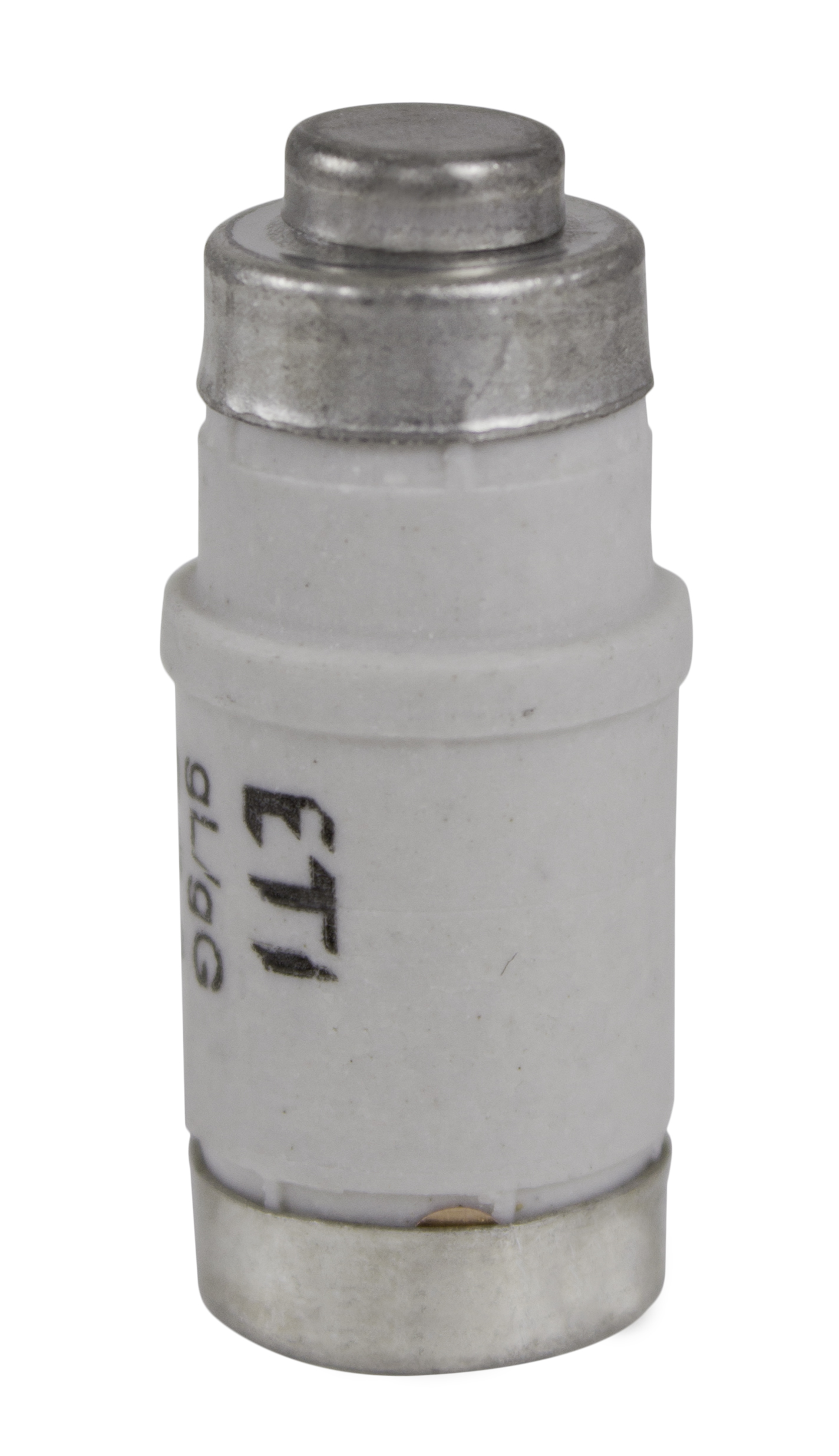

D02 gG 63A/400V Wkładka topikowa

Wkładki topikowe ETI D02 gG w wariantach prądowych 20 A, 25 A, 35 A, 40 A, 50 A i 63 A to niezawodne zabezpieczenia instalacji elektrycznych przed przeciążeniem i zwarciem. Wykonane w standardzie wielkości D02 (system D0), pasują do podstaw D02/E18 i są zgodne z konstrukcją aparatury elektrycznej typowej dla budynków mieszkalnych, komercyjnych i przemysłowych. Charakteryzują się wysoką zdolnością wyłączania, niskimi stratami mocy oraz prostotą wymiany — co sprawia, że są idealnym wyborem dla instalatorów i projektantów, którzy oczekują uniwersalnego zakresu zabezpieczeń w jednym typie urządzenia.

Dane techniczne

• Producent: ETI Polam Sp. z o.o.
• Typ: D02 gG
• Prądy znamionowe (In): 20 A / 25 A / 35 A / 40 A / 50 A / 63 A
• Napięcie znamionowe: 400 V AC / 250 V DC
• Charakterystyka: gG (pełna ochrona przed przeciążeniem i zwarciem)
• Wielkość: D02 (system D0)
• Zdolność wyłączania: 50 kA AC / 8 kA DC
• Straty mocy: ok. 2,5–5 W (zależnie od prądu)
• Materiał korpusu: ceramika wysokotemperaturowa
• Montaż: do podstaw i rozłączników systemu D0
• Temperatura pracy: –25 °C … +50 °C
• Zgodność z normami: DIN EN 60269-1, DIN EN 60269-3

FAQ

Jak dobrać właściwy wariant prądowy?
Wybierz model, którego prąd znamionowy odpowiada zabezpieczanemu obwodowi:

• 20 A – małe obciążenia, oświetlenie, obwody sterujące,
• 25 A – standardowe obwody jednofazowe,
• 35 A – obwody gniazdowe lub zasilanie pomocnicze,
• 40 A – obwody grzewcze, zasilanie urządzeń AGD,
• 50 A – silniki, pompy, instalacje o średnim poborze mocy,
• 63 A – główne obwody zasilające, rozdzielnice, linie przemysłowe.

Co oznacza charakterystyka gG?
To oznaczenie ogólnego zastosowania — wkładka zabezpiecza zarówno przed przeciążeniem, jak i zwarciem w pełnym zakresie prądów.
