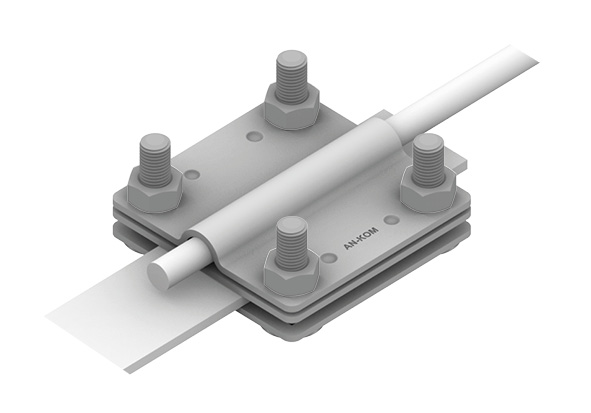

AN-07/OG/ Złącze kontrolne typ 1 /OG/ TYP AN-07/OG/

Uniwersalny łącznik kontrolny w systemach odgromowych, zaprojektowany do łączenia bednarki z drutem (przewodem okrągłym) w punktach kontroli lub przy przejściach instalacji. Jego konstrukcja typu „4×M8” zapewnia stabilne i przewodzące połączenie, nawet w warunkach zewnętrznych. Wykonany ze stali ocynkowanej ogniowo (wersja OG) oferuje wysoką odporność na korozję i trwałość, a jednocześnie gwarantuje klasę prądową odpowiednią dla systemów odgromowych.

Dane techniczne

• Symbol / typ: A191076 – AN-07/OG
• Wersja materiałowa: stal ocynkowana ogniowo
• Śruby mocujące: M8 × 30 mm (4 sztuki)
• Zakres łączonych przewodów: drut Ø 8 mm / bednarka do szerokości 50 mm
• Klasa odporności prądowej: H = 100 kA
• Typ konstrukcji: łącznik kontrolny typ 4 (połączenie przewodu płaskiego z okrągłym)
• Zastosowanie: łączenie przewodów w punktach kontrolnych systemu odgromowego
• Odporność: na korozję, wilgoć i czynniki atmosferyczne dzięki powłoce OG

FAQ

Do czego służy ten uchwyt / łącznik kontrolny?
Umożliwia trwałe i przewodzące połączenie bednarki z drutem w punktach kontrolnych instalacji odgromowej.

Jakie przewody można połączyć?
Drut o średnicy Ø 8 mm oraz bednarka o szerokości do 50 mm.

Jakie śruby się stosuje?
Cztery śruby M8 × 30 mm zapewniające stabilność i trwałość połączenia.

Z czego wykonane jest złącze?
Ze stali ocynkowanej ogniowo, co zapewnia odporność na korozję i trwałość.

Jaka jest klasa prądowa złącza?
Złącze odpowiada klasie H = 100 kA, co czyni je bezpiecznym w zastosowaniach wymagających przewodności dużych prądów.
