AN-05/OG/ Złącze krzyżowe /duże/ B=30 mm 3 płytki-4xM8 /OG/ TYP AN-05/OG/

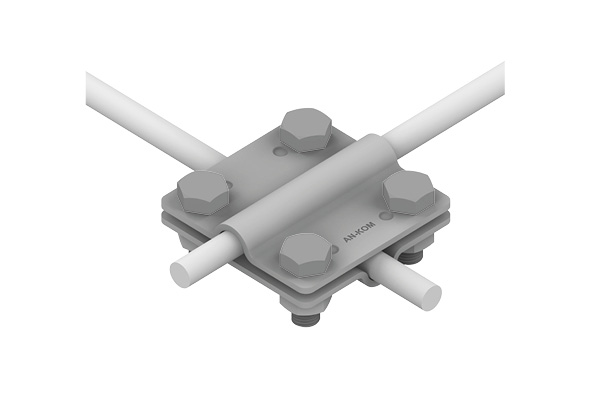

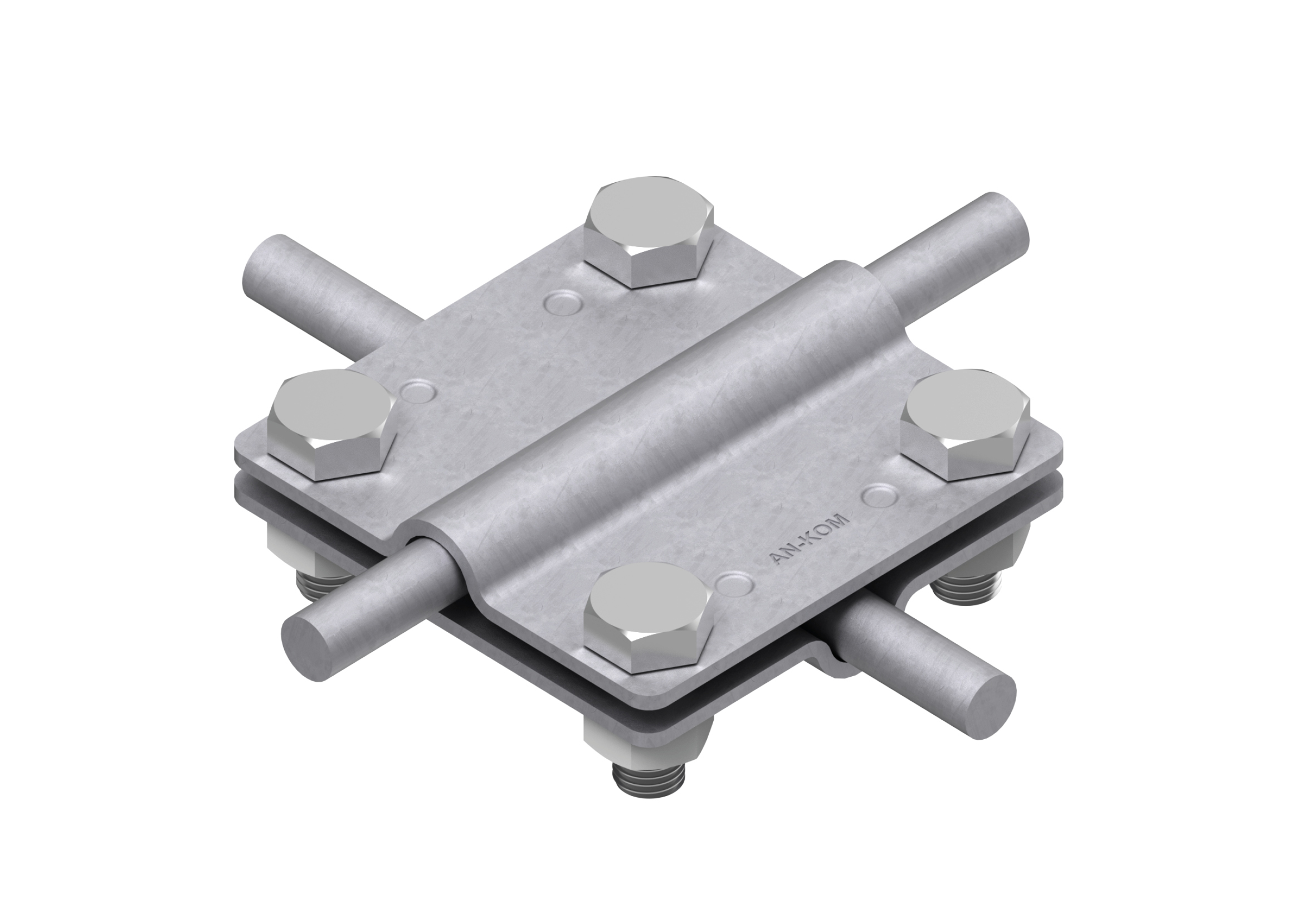

Niezawodny element systemów odgromowych, przeznaczony do łączenia trzech przewodów okrągłych w układzie krzyżowym, równoległym lub typu „T”. Konstrukcja oparta na trzech płytkach i czterech śrubach zapewnia pewne, przewodzące i trwałe połączenie, które zachowuje swoje właściwości nawet w trudnych warunkach atmosferycznych. Wykonane ze stali ocynkowanej ogniowo, złącze gwarantuje długą żywotność oraz odporność na korozję. Spełnia wymagania klasy prądowej H = 100 kA, co czyni je idealnym rozwiązaniem do profesjonalnych instalacji odgromowych.

Dane techniczne

• Symbol / typ: A191068 – AN-05/OG
• Wersja materiałowa: stal ocynkowana ogniowo
• Śruby montażowe: M8 × 30 mm (4 sztuki)

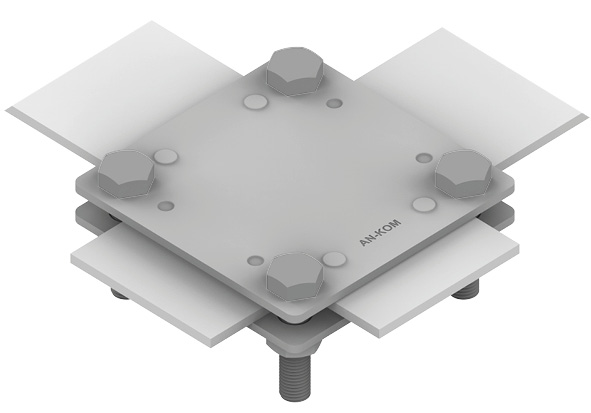

• Zakres łączonych przewodów: drut Ø 8 mm / bednarka do szerokości 30 mm
• Liczba płytek: 3 (połączenie wielowariantowe – krzyżowe, równoległe, T)
• Klasa odporności prądowej: H = 100 kA
• Typ konstrukcji: złącze krzyżowe do przewodów okrągłych i bednarki
• Przeznaczenie: połączenie trzech przewodów odgromowych w punktach kontrolnych
• Odporność: na korozję, wilgoć i warunki atmosferyczne dzięki powłoce OG

FAQ

Do czego służy złącze krzyżowe AN-05/OG?
Do łączenia trzech przewodów odgromowych w konfiguracji krzyżowej, równoległej lub T.

Jakie przewody można połączyć tym złączem?
Druty o średnicy Ø 8 mm lub bednarkę o szerokości do 30 mm.

Z czego wykonane jest złącze?
Ze stali ocynkowanej ogniowo, odpornej na korozję i czynniki atmosferyczne.

Jakie śruby zastosowano w konstrukcji?
Cztery śruby M8 × 30 mm zapewniają trwałe i stabilne połączenie.

Jaka jest klasa odporności prądowej?
Złącze posiada klasę H = 100 kA, zgodną z wymaganiami systemów odgromowych.
